使用说明

>i 消防审图 AI 智能体可对建筑工程图纸进行消防专项的 AI 自动审查。与建筑审图 AI 智能体审查五大专业的所有规范不同，消防审图 **仅审查消防相关的规范** ，聚焦发现违反消防强制性条文、一般性条文等问题，并支持在线定位、人工校审及报告导出。
>
> ***说明：*** *消防审图 AI 智能体****不支持结构专业**** ，如需进行结构专业审查，请使用建筑审图 AI 智能体。*
>
>完整使用流程如下：
>**选择 AI 智能体 → 创建任务（项目选择 → 图框确认 → 开始任务）→ AI 消防审图 → 查看在线结果 → 校审与修正 → 下载报告**

##  **1\. 选择 AI 智能体**

进入帮图产品选择页面后，选择  **【消防审图 AI 智能体】**，单击 **【立即使用】**  即可进入。

如需了解当前支持的专业、规范及适用范围，可单击  **【查看支持范围】**  查看详细说明。

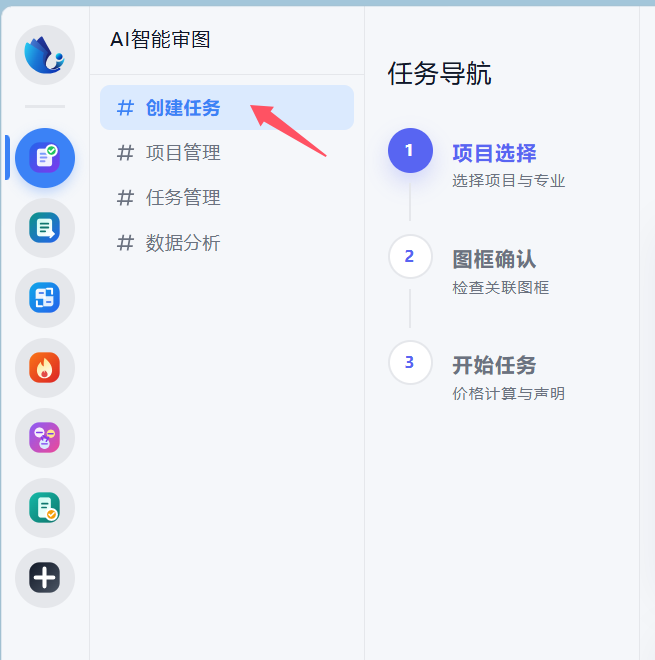

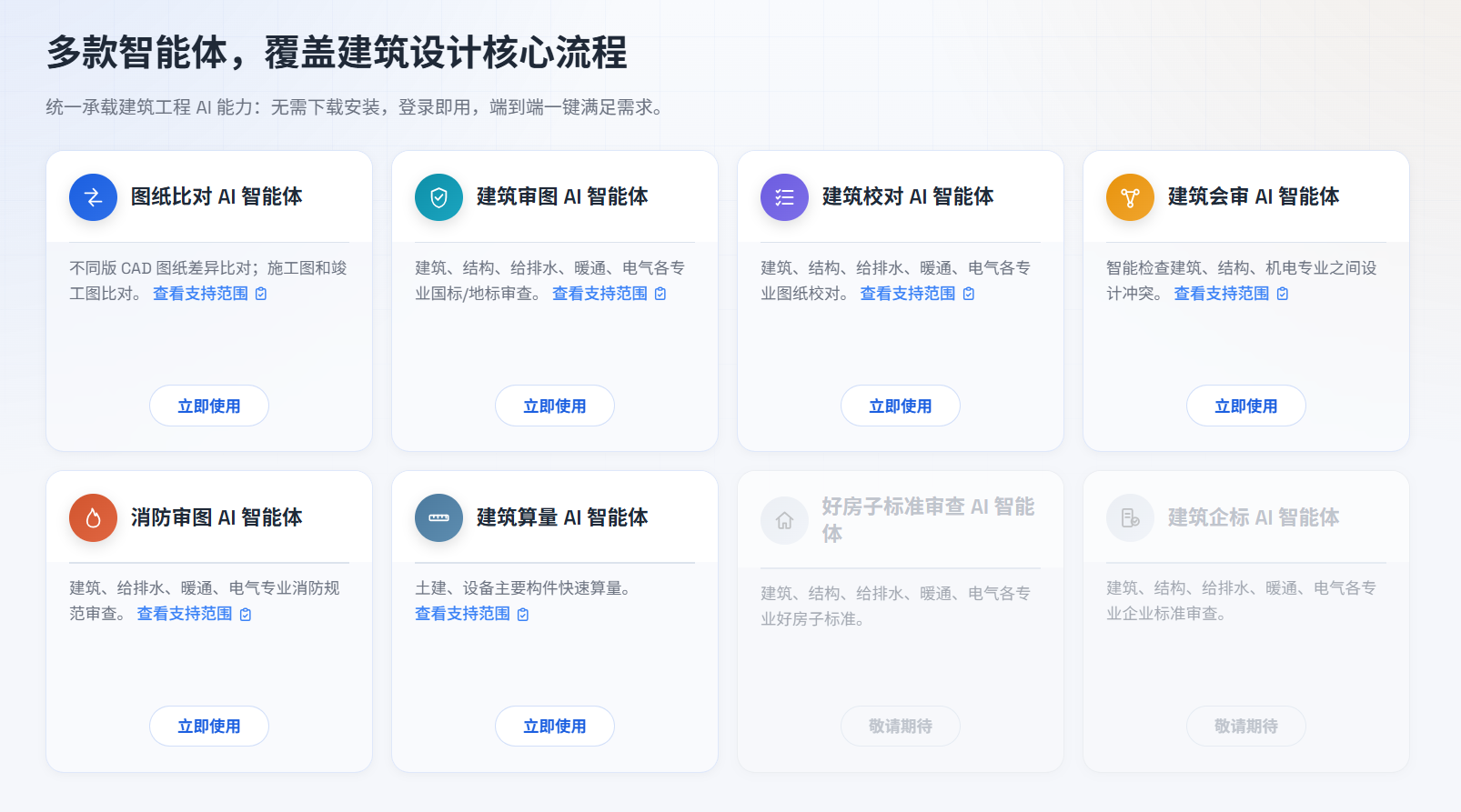

![](/media/202610/1792146453.1621277.png)

*图 1\-1 选择 AI 智能体*

##  **2\. 创建任务**

进入 AI 智能体后，单击左侧菜单中的  **【创建任务】**，按页面提示依次完成 **项目选择、图框确认、开始任务**  三个步骤。

![](/media/202610/1792146453.1906693.png)

*图 2\-1 创建任务流程*

###  **2\.1 项目选择**

在  **【项目选择】**  区域选择本次任务所属的项目和专业。

***注意：***  *消防审图不支持结构专业，请选择建筑、给排水、暖通、电气等受支持的专业。*

####  **2\.1\.1 创建项目**

如果尚未创建项目，可单击  **【创建项目】**  新建项目，填写项目信息后返回任务创建页面进行选择。

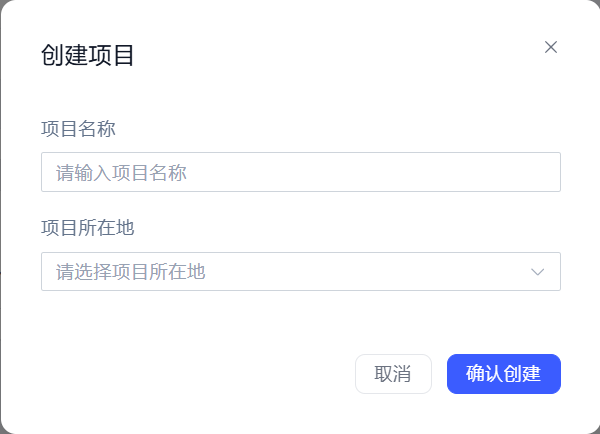

![](/media/202610/1792146453.2139134.png)

*图 2\-2 创建项目*

####  **2\.1\.2 选择专业**

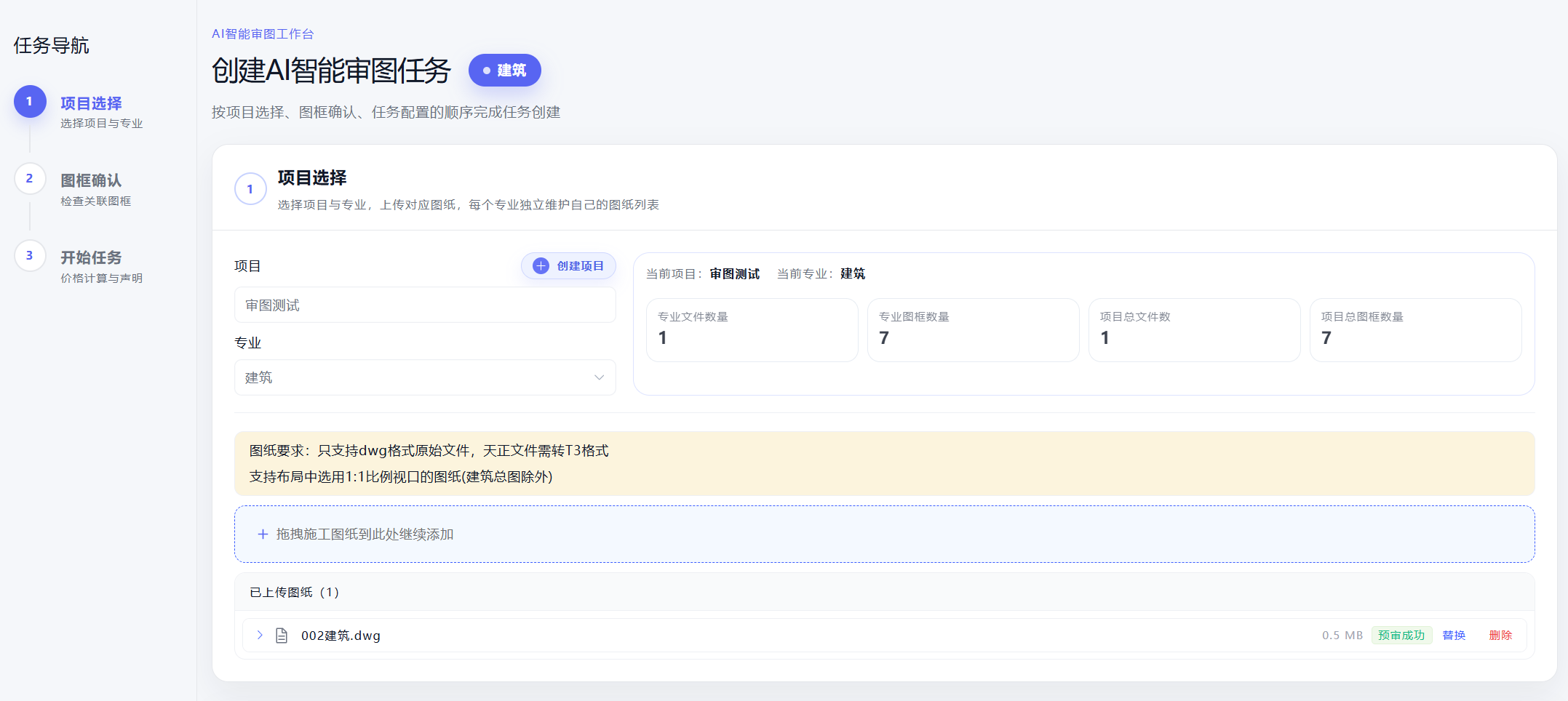

选择项目后，在  **【专业】**  下拉框中选择本次任务对应的专业。选择项目和专业后，系统会自动加载该项目、该专业下已上传并关联的图框数据。

***说明：***  *如果当前项目或专业下尚未上传图纸，需先完成图纸上传后才能继续创建任务。*

![](/media/202610/1792146453.2348943.png)

*图 2\-3 选择专业*

####  **2\.1\.3 上传图纸**

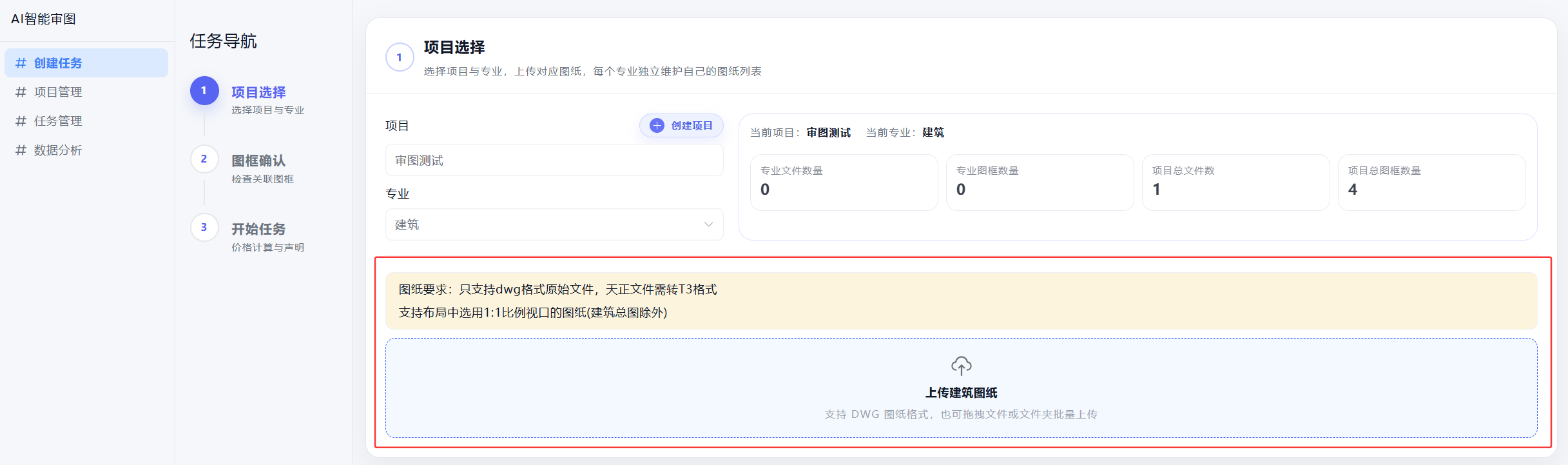

在项目详情中上传本次任务所需的 DWG 图纸，系统会自动识别并关联图框。

![](/media/202610/1792146453.2580032.png)

*图 2\-4 上传图纸*

###  **2\.2 图框确认**

选择项目和专业后，系统会自动加载对应的图框信息。在  **【图框确认】**  区域中，请检查本次任务所使用的图纸及图框数据，确认图框信息是否完整、正确。

* 如发现图框信息有误，可单击对应单元格直接编辑修改；
* 如需一次调整多个图框的相同字段，可使用批量修改功能，提高整理效率。

***重要：*** *请务必选择正确的****建筑类型**** 。建筑类型会影响后续 AI 消防审图所使用的规范范围，请根据项目实际情况选择并确认无误。*

建议重点检查以下内容：

|  **检查项** | **说明**  |
| --- | --- |
| 图名 | 与图纸内容一致 |
| 图号 | 编号准确、无重复 |
| 子项信息 | 子项名称与工程实际一致 |
| 建筑类型 | 与项目实际用途一致 |

确认图框信息及建筑类型无误后，即可进入下一步。

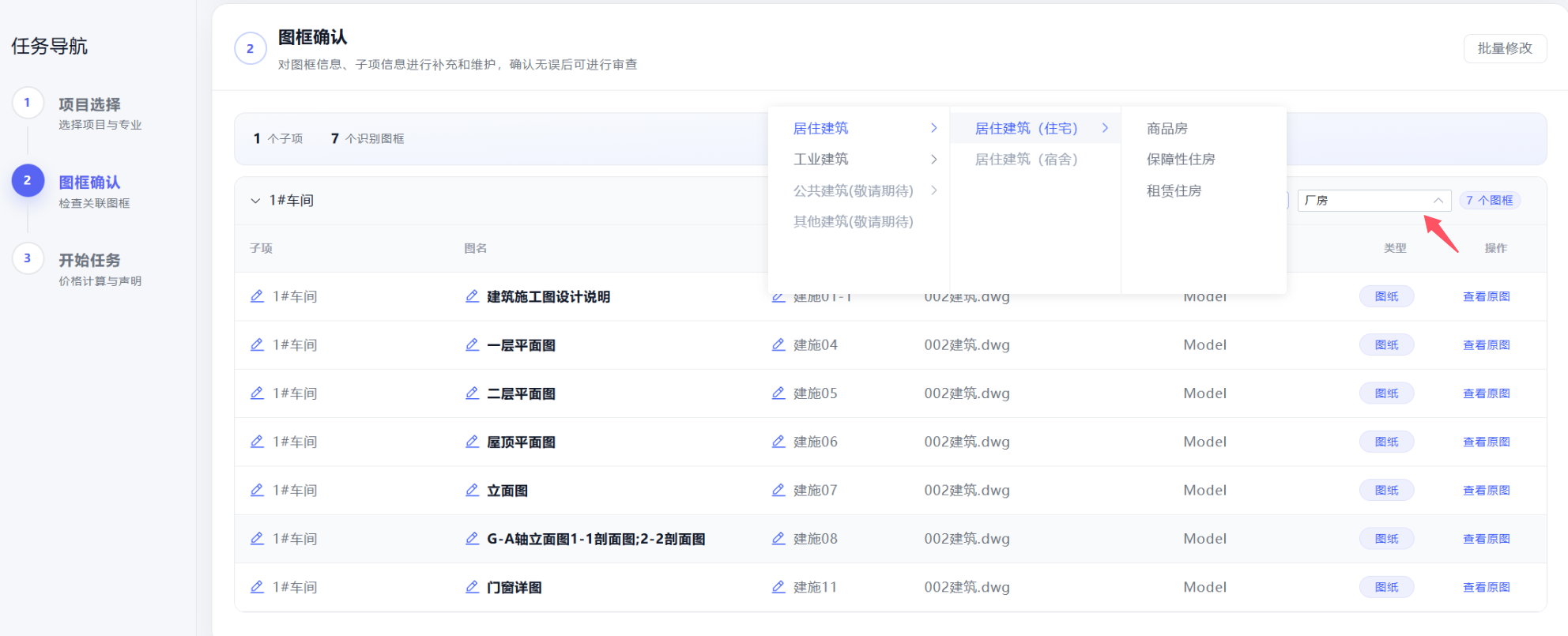

![](/media/202610/1792146453.2837214.png)

*图 2\-5 图框确认*

###  **2\.3 开始任务**

完成项目选择和图框确认后，进入  **【开始任务】**  区域。系统会根据当前项目、专业及图框数量自动计算本次任务所需消耗的帮图币。

确认任务信息和费用无误后，单击  **【开始 AI 消防审图】**  启动任务。

***说明：*** *如果账户余额不足，请先完成充值后再开始任务。AI 消防审图通常需要一定的处理时间，任务提交后无需停留在当前页面，可在* ***【任务管理】***  *中随时查看进度。*

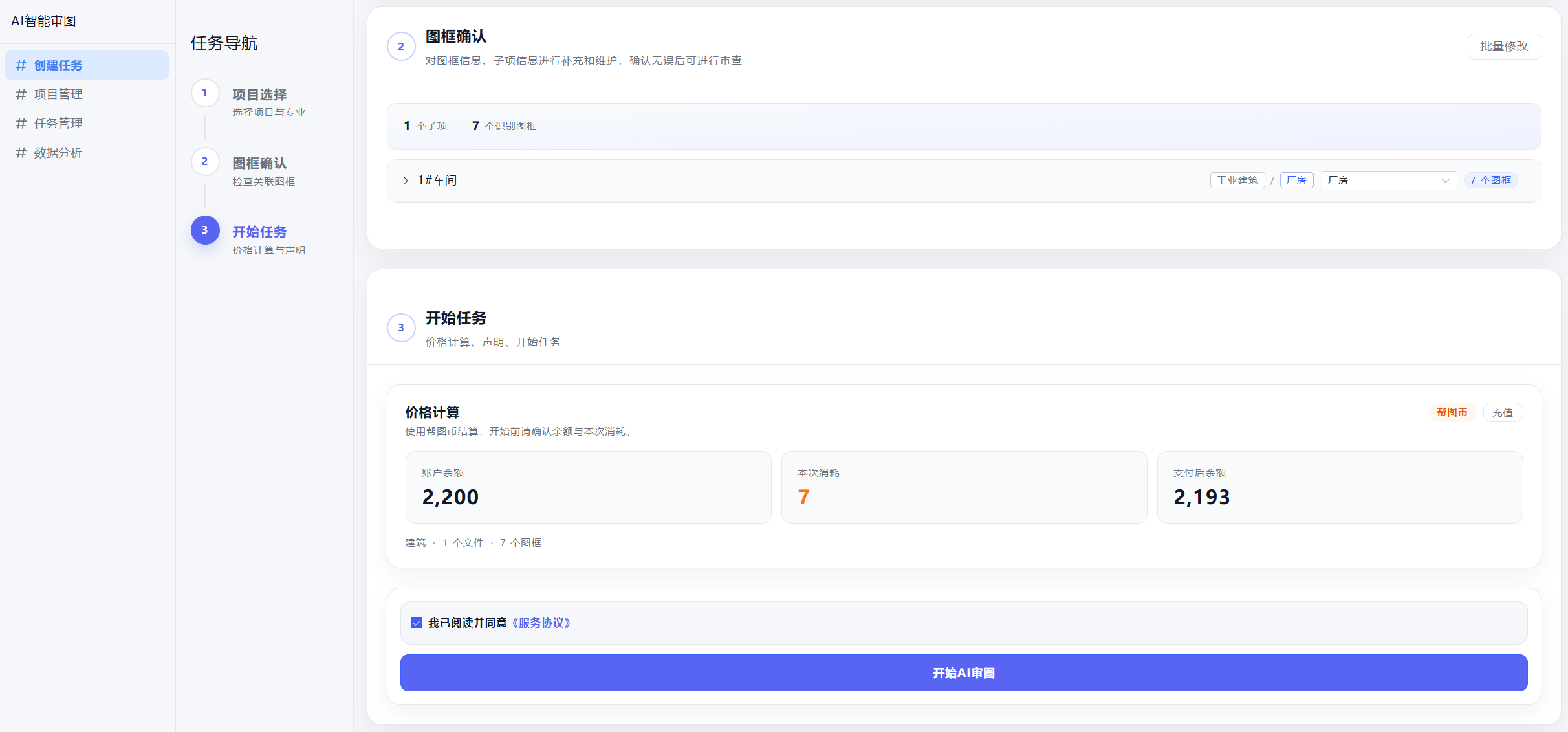

![](/media/202610/1792146453.305443.png)

*图 2\-6 开始任务*

##  **3\. 项目管理**

单击左侧菜单中的  **【项目管理】** ，进入项目列表页面，可统一查看和管理当前账号下的 AI 智能体项目。

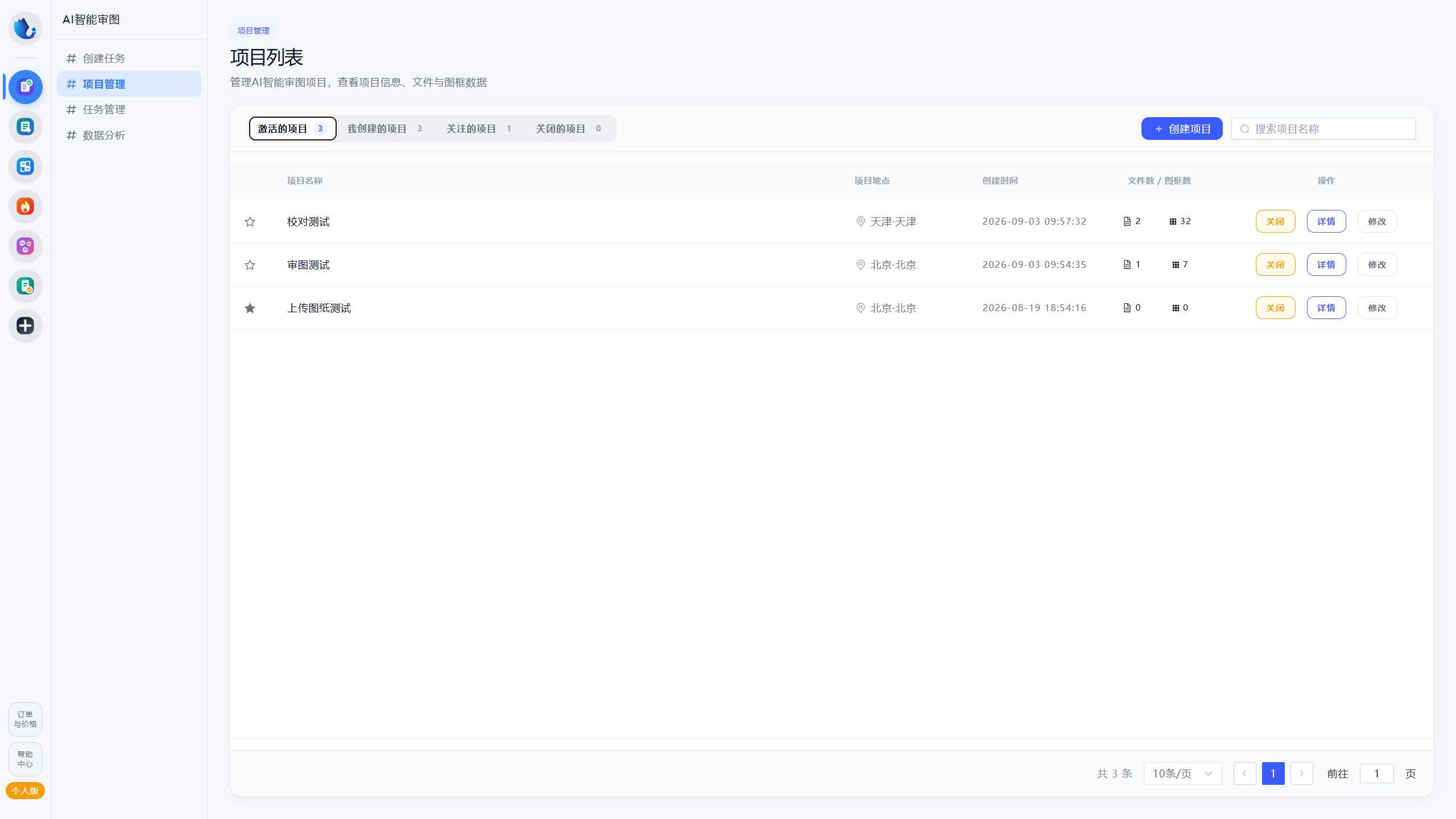

![](/media/202610/1792146453.3254132.png)

*图 3\-1 项目管理*

###  **3\.1 查看项目列表**

项目列表中会显示项目的基本信息，便于快速了解各项目当前已上传的文件及图框数量：

|  **字段** | **说明**  |
| --- | --- |
| 项目名称 | 项目标识名称 |
| 项目地点 | 项目所在地 |
| 创建时间 | 项目创建日期 |
| 文件数 | 已上传的图纸文件数量 |
| 图框数 | 已识别的图框数量 |

###  **3\.2 项目分类**

项目可按照不同状态进行分类查看：

|  **分类** | **说明**  |
| --- | --- |
|  **【激活的项目】**  | 当前正在使用的项目 |
|  **【我创建的项目】**  | 由当前账号创建的项目 |
|  **【关注的项目】**  | 当前账号已关注的项目 |
|  **【关闭的项目】**  | 已经关闭的项目 |

单击对应分类即可切换查看不同类型的项目。

###  **3\.3 创建项目**

单击页面右上角的  **【创建项目】** ，填写项目名称、项目地点等基本信息后，即可创建新项目。项目创建完成后，可在创建任务时直接选择该项目，并在对应专业下上传图纸、维护图框数据及创建 AI 任务。

###  **3\.4 搜索项目**

当项目数量较多时，可在页面右上角的搜索框中输入项目名称，快速查找目标项目。

###  **3\.5 查看项目详情**

单击项目右侧的  **【详情】** ，可进入项目详情页面，查看该项目的基本信息，以及已上传的文件和图框数据。

###  **3\.6 修改项目**

单击项目右侧的  **【修改】** ，可对项目的相关信息进行调整，保存后即可生效。

###  **3\.7 关闭项目**

对于暂时不再使用的项目，可单击  **【关闭】**  将项目关闭。

***说明：*** *关闭后的项目不会从系统中删除，可在* ***【关闭的项目】***  *分类中继续查看并重新开启。*

###  **3\.8 关注项目**

单击项目名称左侧的星标图标，可将项目加入  **【关注的项目】** 。对于经常使用的项目，建议添加关注，方便后续快速查找。

##  **4\. 任务管理**

单击左侧菜单中的  **【任务管理】** ，进入任务列表页面。任务管理用于查看历史消防审图任务、任务执行状态及审查结果。

***提示：*** *AI 消防审图通常需要一定的处理时间。任务提交后，无需一直停留在创建任务页面，可在* ***【任务管理】***  *中随时查看任务状态。*

###  **4\.1 任务列表**

任务列表中会展示每个消防审图任务的基本信息，可快速了解各任务当前的执行进度及完成情况。

###  **4\.2 任务筛选**

当任务数量较多时，可使用页面顶部的筛选功能快速查找目标任务，支持按以下条件筛选：

* 项目名称
* 开始、结束日期
* 专业

###  **4\.3 任务执行状态**

**【执行状态】**  用于显示当前消防审图任务的处理进度：

|  **状态** | **含义** | **处理建议**  |
| --- | --- | --- |
|  **审图中**  | AI 正在分析图纸并执行消防审查规则 | 请等待系统处理完成 |
|  **审图成功**  | 任务已正常完成 | 可查看审查结果及报告 |
|  **审图失败**  | 任务未能正常完成 | 根据页面提示检查上传图纸或重新提交任务 |

任务完成后，可通过对应任务查看审查结果及报告。

###  **4\.4 查看在线审查结果**

AI 消防审图完成后，单击任务右侧的  **【在线查看结果】** ，进入在线审查结果页面，查看本次审查发现的具体问题。

###  **4\.5 查看报告**

AI 消防审图完成后，单击任务右侧的  **【查看报告】** ，进入在线审图报告。在线报告用于汇总展示本次任务的审查结果，便于统一浏览。

###  **4\.6 查看任务详情**

单击任务右侧的  **【查看详情】** ，可进入任务详情页面，查看本次任务的相关信息及执行情况。如需进一步查看审查结果，可通过任务详情或任务列表中的相关入口进入对应结果页面。

##  **5\. 查看在线结果**

AI 消防审图完成后，可在  **【任务管理】** 页面单击对应任务右侧的 **【在线查看结果】** ，进入在线审查结果页面。

在线审查结果用于查看本次审查发现的消防问题、对应规范、问题位置及相关图纸信息，并支持进一步定位、校审和辅助查看。

###  **5\.1 查看审查范围**

进入在线审查结果后，单击  **【审查范围】**  可查看当前支持的消防审查规范，以及本次任务实际参与审查的规范。

如需了解当前暂不支持的部分强条及重要条文，可单击  **【不支持】**  查看相关说明。

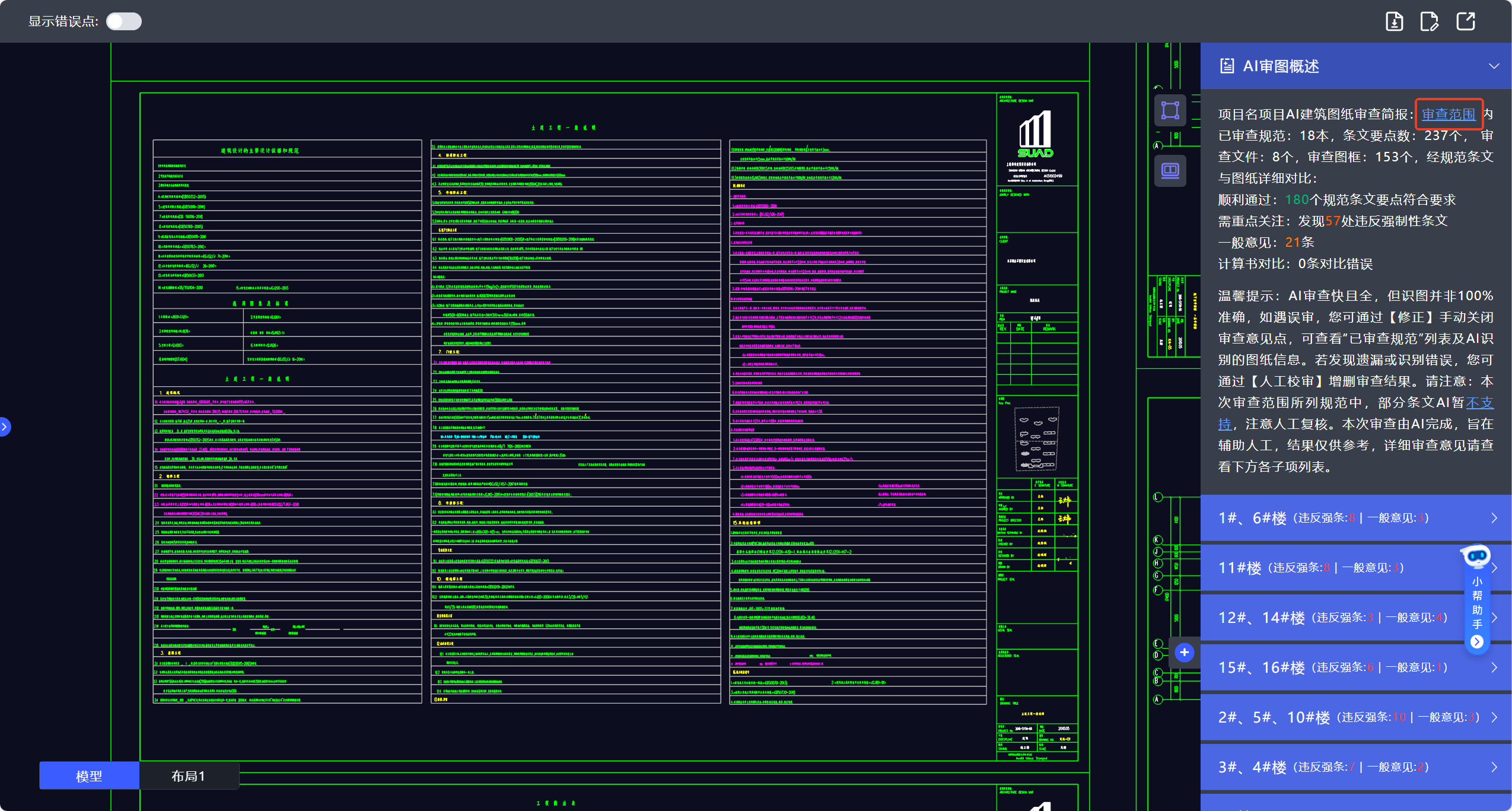

![](/media/202610/1792146453.348077.png)

*图 5\-1 查看审查范围*

###  **5\.2 查看 AI 审查意见**

系统会按照以下分类展示审查结果：

|  **分类** | **说明**  |
| --- | --- |
|  **【AI 审图概述】**  | 本次消防审图的整体结论 |
|  **【子项列表】**  | 按子项归类的审查意见 |
|  **【已审查规范】**  | 本次参与审查的消防规范条文 |

展开  **【子项列表】**  后，可进一步查看该子项下的审查意见，包括：

*  **【违反强条】** ——违反消防强制性条文的问题
*  **【一般意见】** ——违反消防一般性条文的问题
*  **【信息缺失】** ——图框或图纸信息不完整

单击具体条文可展开或收起对应的位置点。

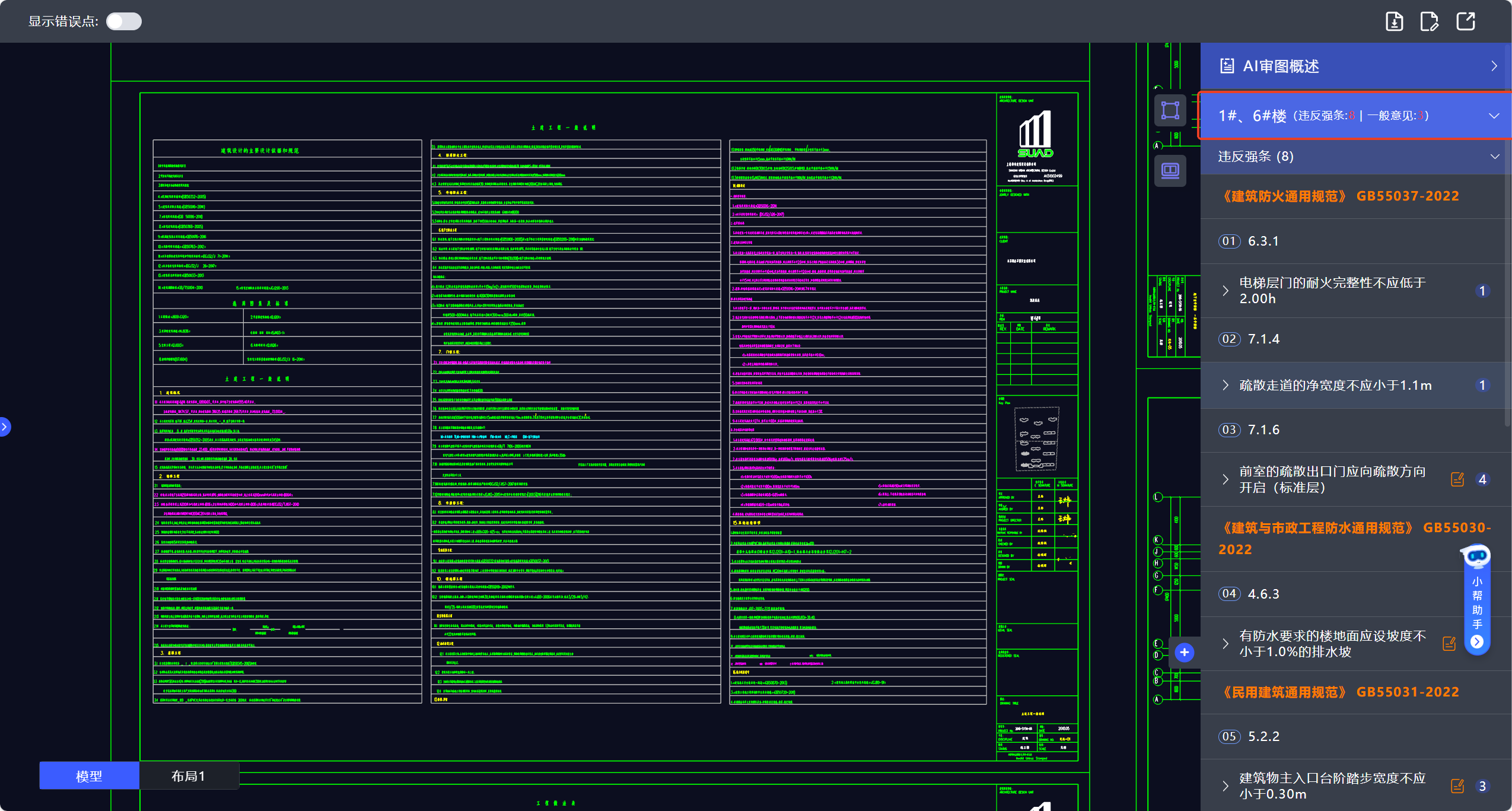

![](/media/202610/1792146453.3734972.png)

*图 5\-2 查看 AI 审查意见*

###  **5\.3 定位问题位置**

对于存在具体图纸位置的审查意见，单击  **【位置点】**  即可定位至对应错误位置。

* 查看审查意见时，可单击  **【属性】**  查看与规则判断相关的属性信息；
* 开启  **【显示错误点】**  后，可在图纸中显示当前所有错误点；双击错误点可快速定位到对应的违反条文。

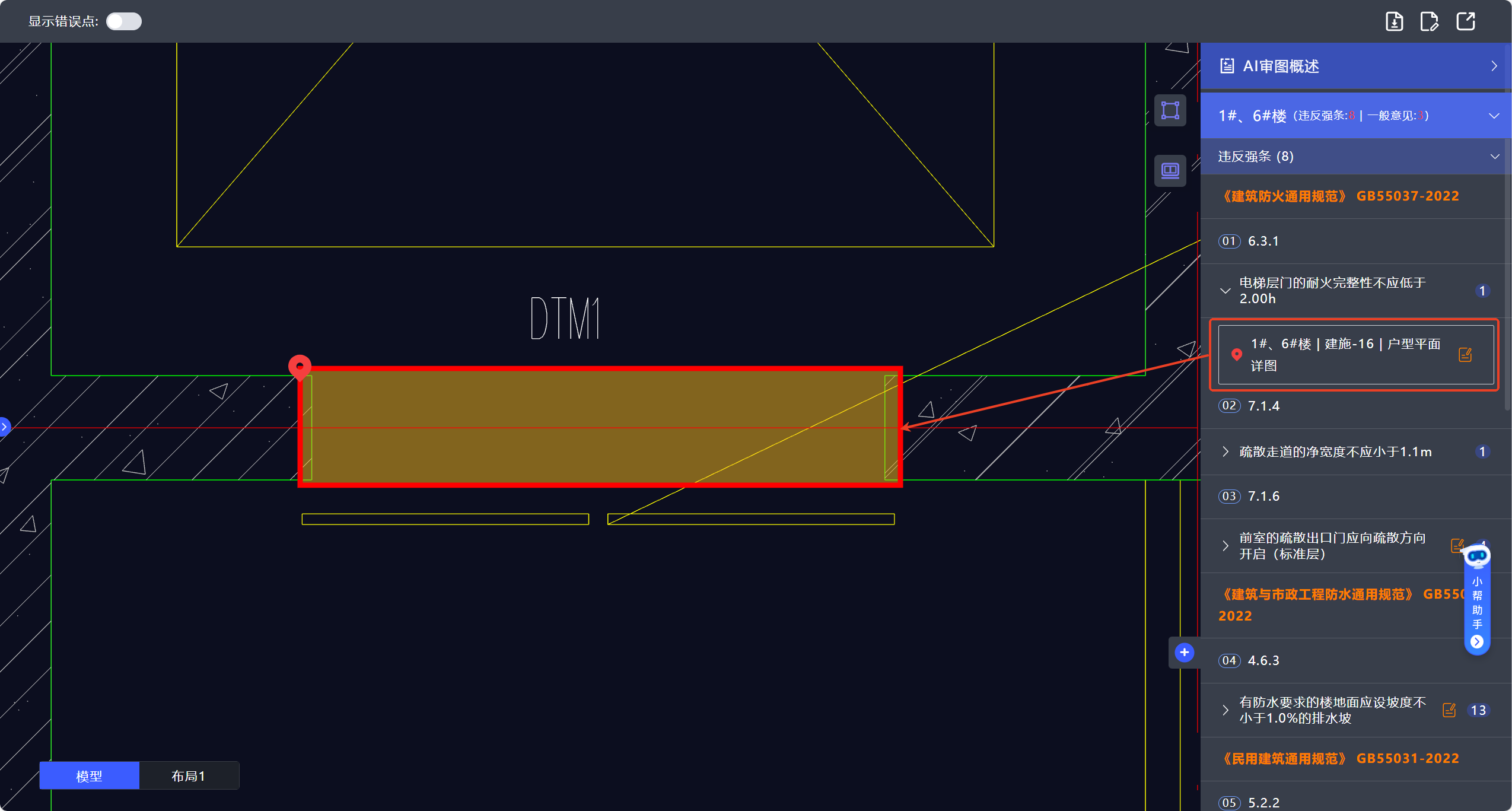

![](/media/202610/1792146453.3953226.png)

*图 5\-3 定位问题位置*

###  **5\.4 查看已审查规范与构件**

在线结果页面支持查看参与本次审查的消防规范条文及相关构件。选择对应构件后，系统可自动框选图纸中的相应区域，便于结合图纸内容查看审查依据和结果。

###  **5\.5 图纸查看工具**

在线结果页面提供多种辅助看图工具，方便在查看审查结果时对图纸进行进一步检查。

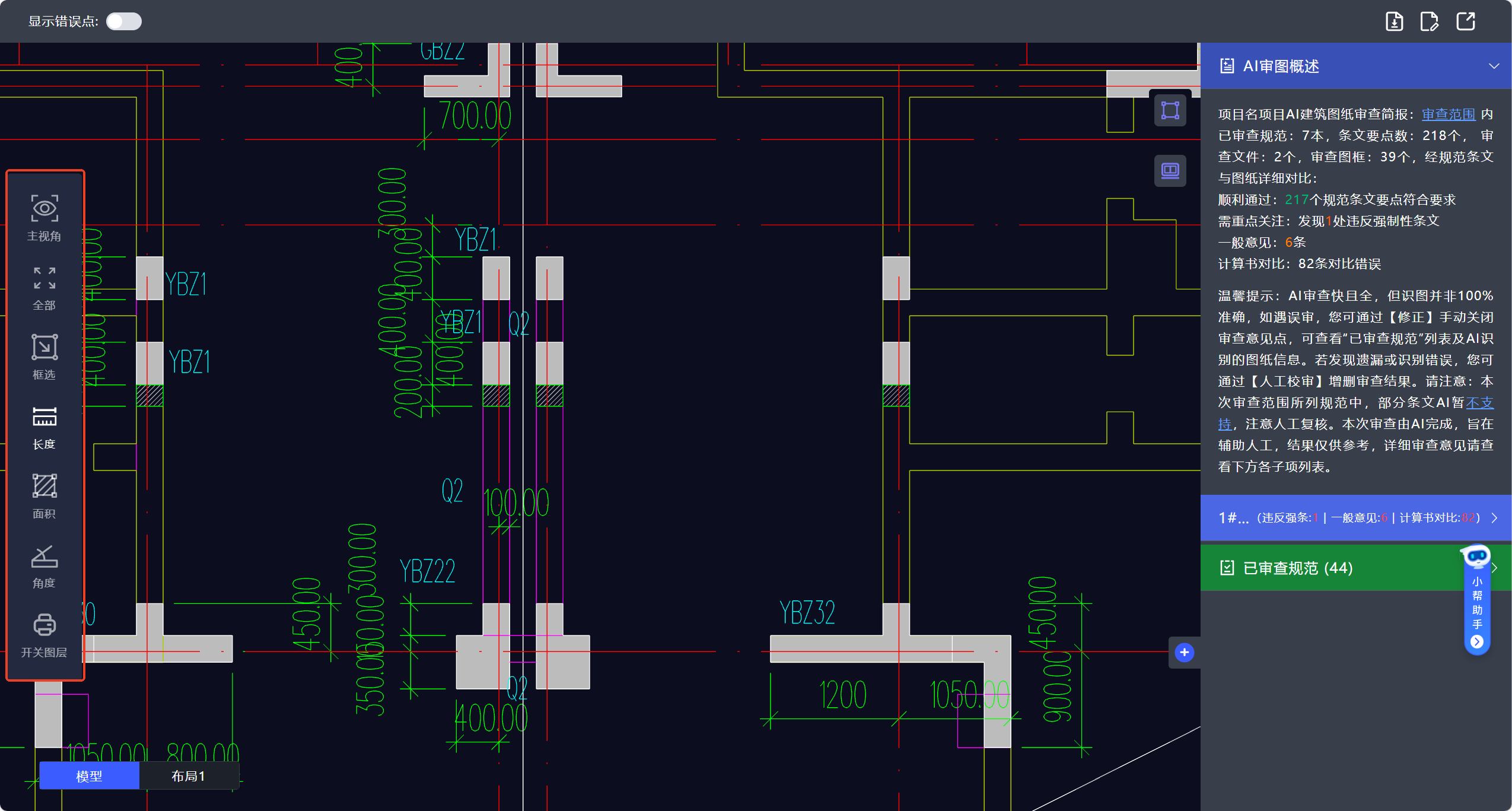

![](/media/202610/1792146453.4155838.png)

*图 5\-4 图纸查看工具*

左侧工具栏：

|  **工具** | **功能**  |
| --- | --- |
|  **【主视角】**  | 查看所有图框 |
|  **【全部】**  | 全屏显示 |
|  **【框选】**  | 放大查看选中区域 |
|  **【长度】**  | 测量长度 |
|  **【面积】**  | 测量面积 |
|  **【角度】**  | 测量角度 |
|  **【开关图层】**  | 隐藏或显示不打印图层 |

同时，可按住鼠标滚轮移动或缩放图纸。

右侧工具栏：

|  **工具** | **功能**  |
| --- | --- |
|  **【切换图框】**  | 快速定位不同图框 |
|  **【双视口看图】**  | 同时查看两个图框进行对比 |

###  **5\.6 分享在线审查结果**

AI 消防审图完成后，可通过分享链接将审查结果发送给其他人员查看。

***说明：***  *通过分享链接访问时无需登录，但仅支持查看审查结果，不支持校审等编辑操作。*

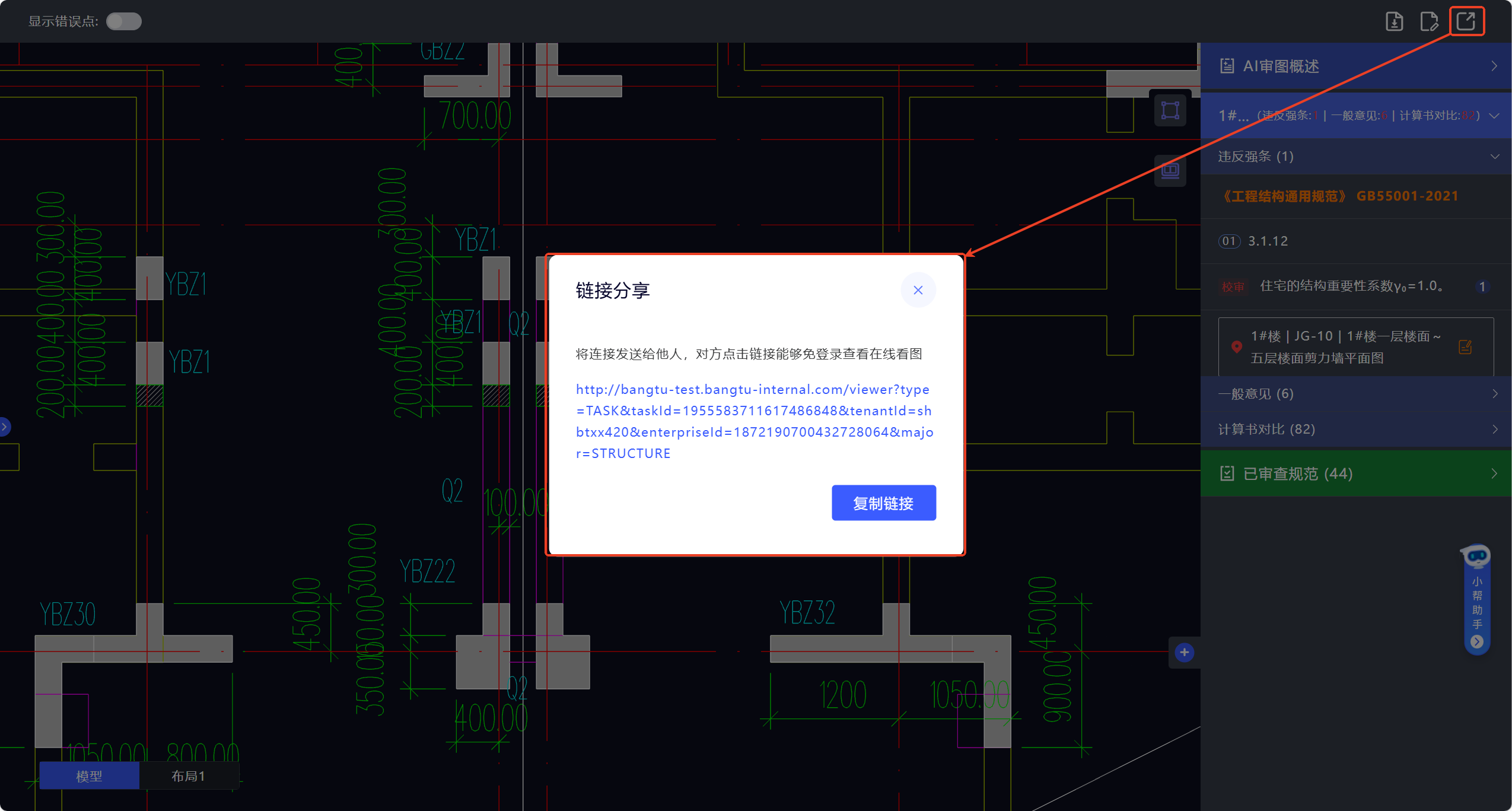

![](/media/202610/1792146453.4433298.png)

*图 5\-5 分享在线审查结果*

###  **5\.7 人工校审**

在线审查结果除查看 AI 审查意见外，还支持人工补充和修正审查意见。

如果发现 AI 审查存在漏审情况，可新增  **【违反规范】**  意见，并在图纸中框选对应违规区域。新增意见时，可：

1. 选择违反的具体消防规范条文；
2. 选择并框选对应  **【位置点】** ；
3. 或通过  **【文字描述】**  补充说明。

新增的违反规范内容会根据条文类型自动归入  **【违反强条】** 或 **【一般意见】**，并使用 **【校审】**  标签进行标识。

对于非规范条文类问题，可添加  **【其他意见】**：填写意见内容后，可根据需要勾选 **【框选区域】**，将意见关联到具体图纸位置。成功添加的其他意见会显示在 **【一般意见】** 中，并使用 **【校审】**  标签标识。

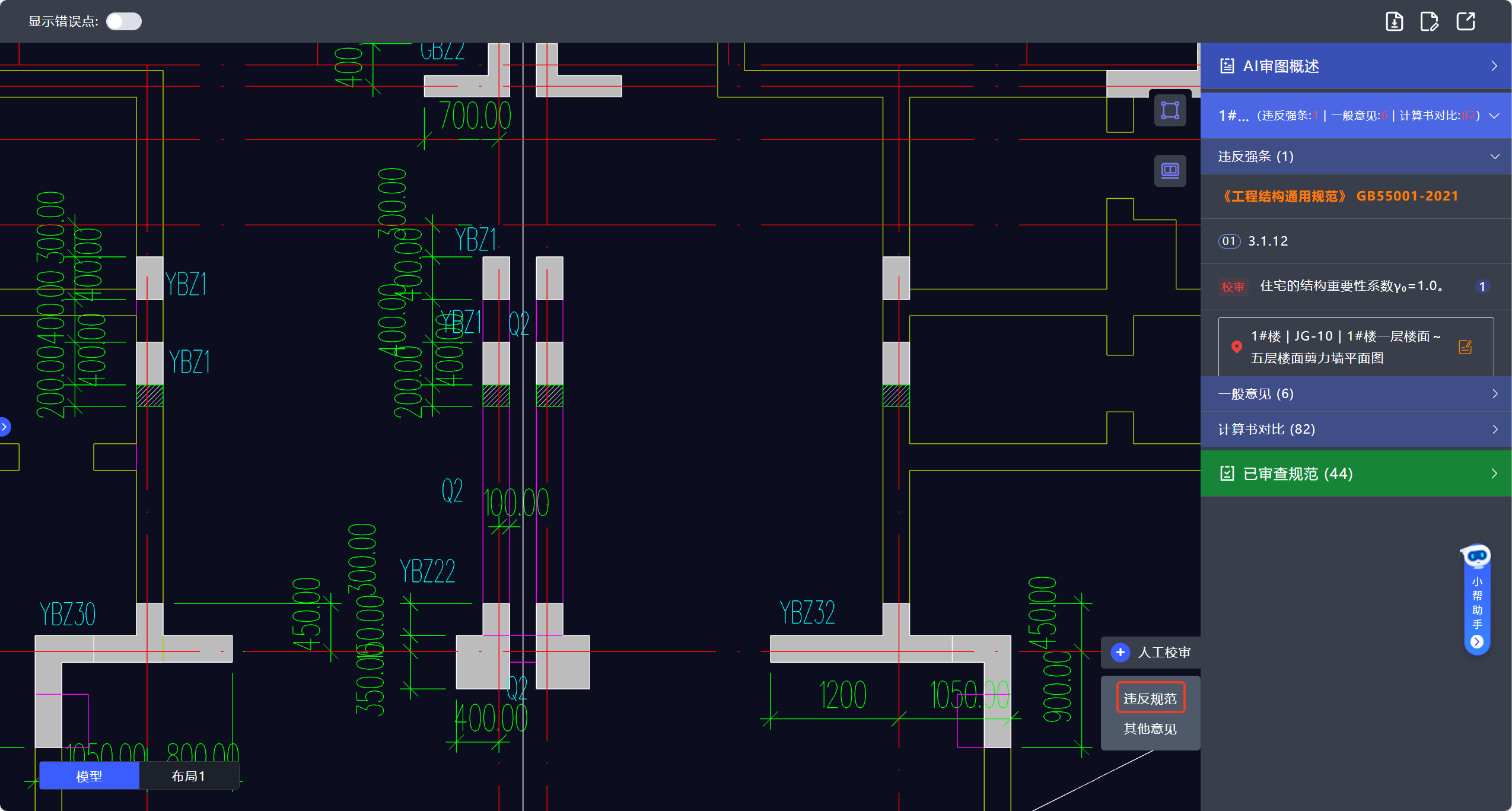

![](/media/202610/1792146453.4662828.png)

*图 5\-6 人工校审*

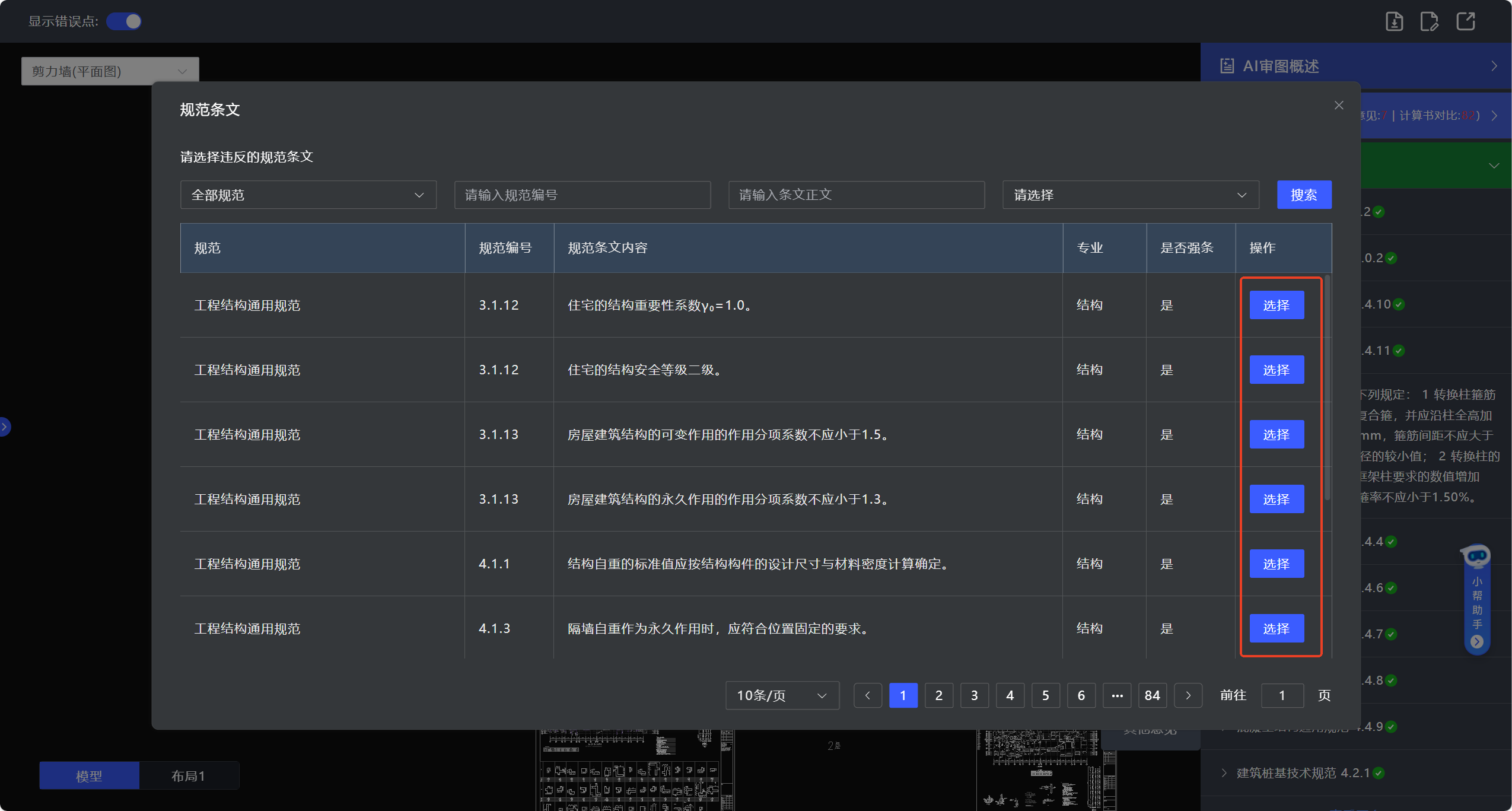

![](/media/202610/1792146453.4908628.png)

*图 5\-7 新增人工校审意见*

###  **5\.8 修正审查意见**

如果确认某条审查意见无需保留，可对该意见进行修正。

***说明：***  *修正后的审查意见不会出现在最终审查报告中。人工新增及修正的审查意见均会自动保存，无需手动保存。*

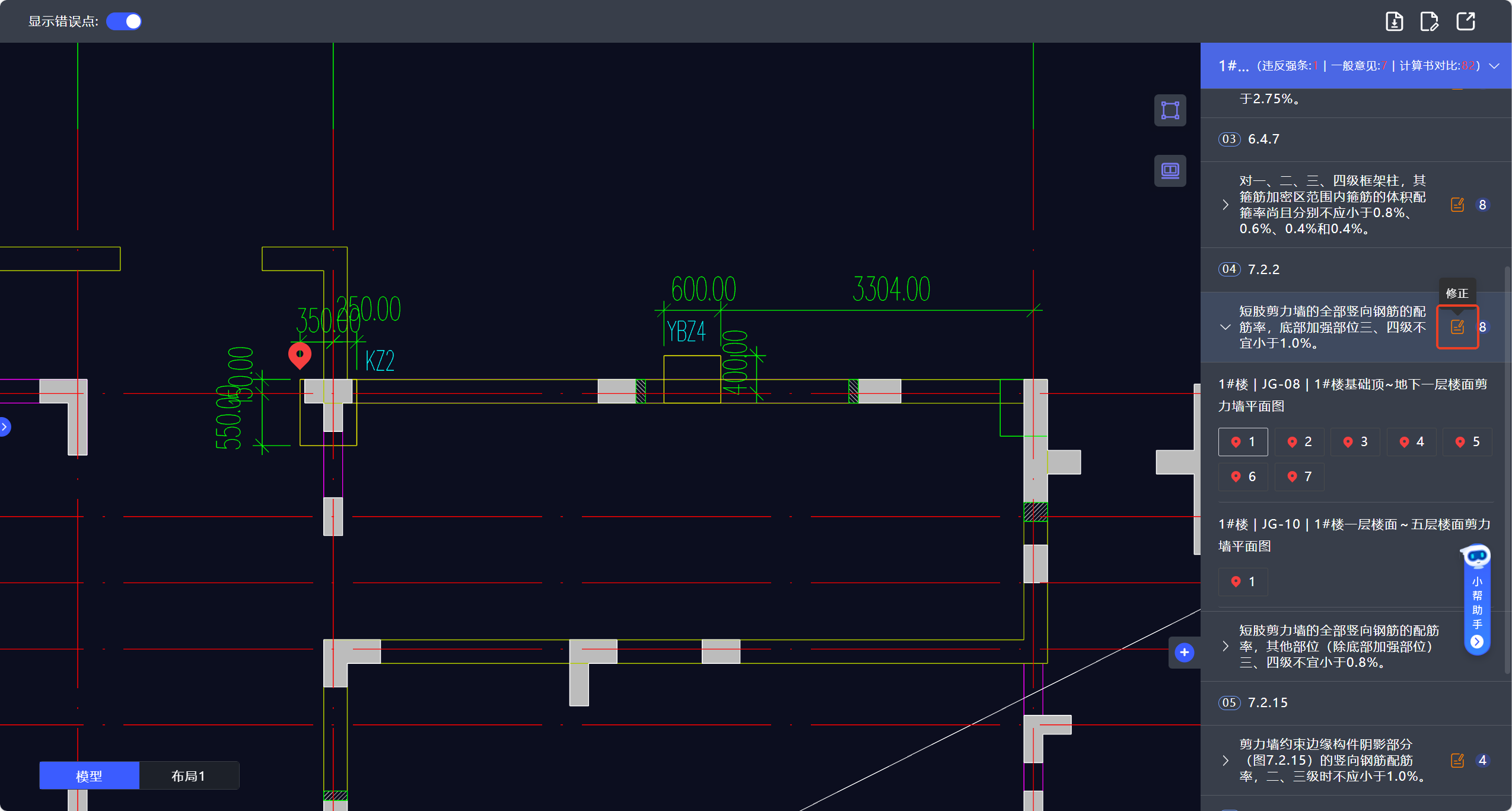

![](/media/202610/1792146453.514068.png)

*图 5\-8 修正审查意见*
