使用说明

>i 建筑会审 AI 智能体可对建筑工程项目进行多专业协同 AI 会审，按楼栋归类展示各专业的会审意见，并支持在线定位、报告下载及链接分享。
>
> 完整使用流程如下：
>  **选择 AI 智能体 → 创建任务（项目选择 → 上传图纸 → 图框确认 → 开始任务）→ AI 会审 → 查看会审结果 → 下载报告**

##  **1\. 选择 AI 智能体**

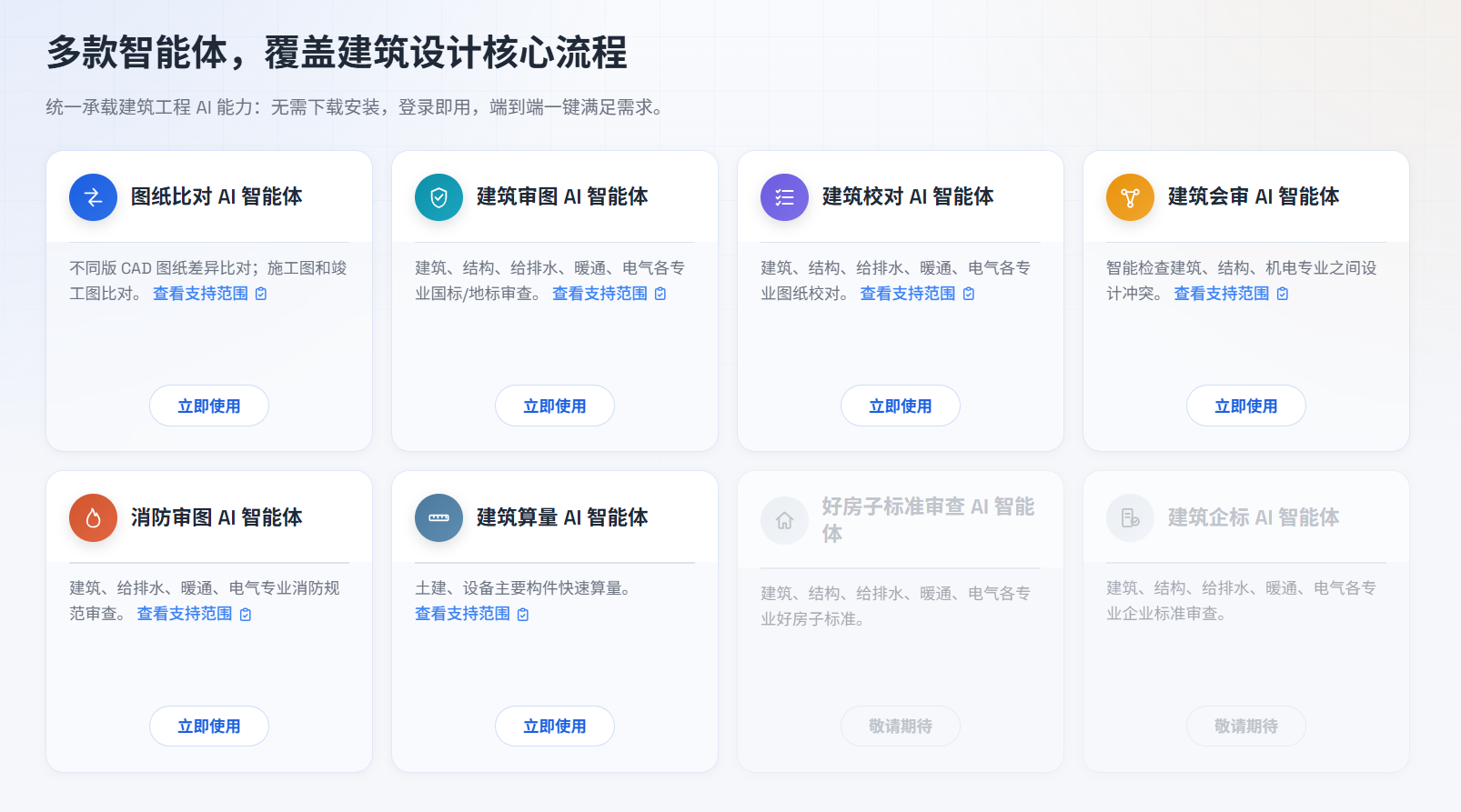

进入帮图产品选择页面后，选择  **【建筑会审 AI 智能体】**，单击 **【立即使用】**  即可进入。

如需了解当前支持的专业、规则及适用范围，可单击  **【查看支持范围】**  查看详细说明。

![](/media/202610/1792143039.4208126.png)

*图 1\-1 选择 AI 智能体*

##  **2\. 创建任务**

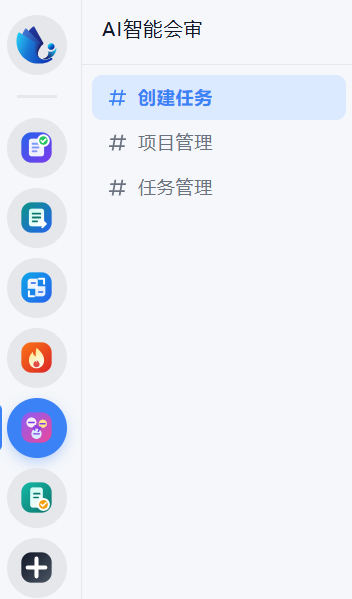

进入 AI 智能体后，单击左侧菜单中的  **【创建任务】**，按页面提示依次完成 **项目选择、上传图纸、图框确认、开始任务**  四个步骤。

![](/media/202610/1792143039.4561217.png)

*图 2\-1 创建任务流程*

###  **2\.1 项目选择**

在  **【项目选择】**  区域创建或选择本次任务所属的项目。

####  **2\.1\.1 创建项目**

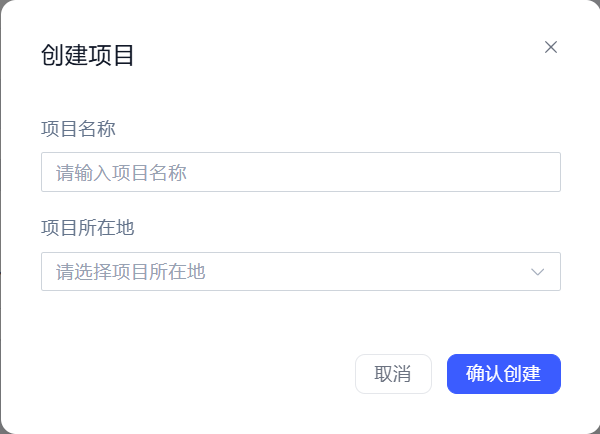

如果尚未创建项目，可单击  **【创建项目】**  新建项目，填写项目信息后返回任务创建页面进行选择。

![](/media/202610/1792143039.4775355.png)

*图 2\-2 创建项目*

####  **2\.1\.2 选择项目**

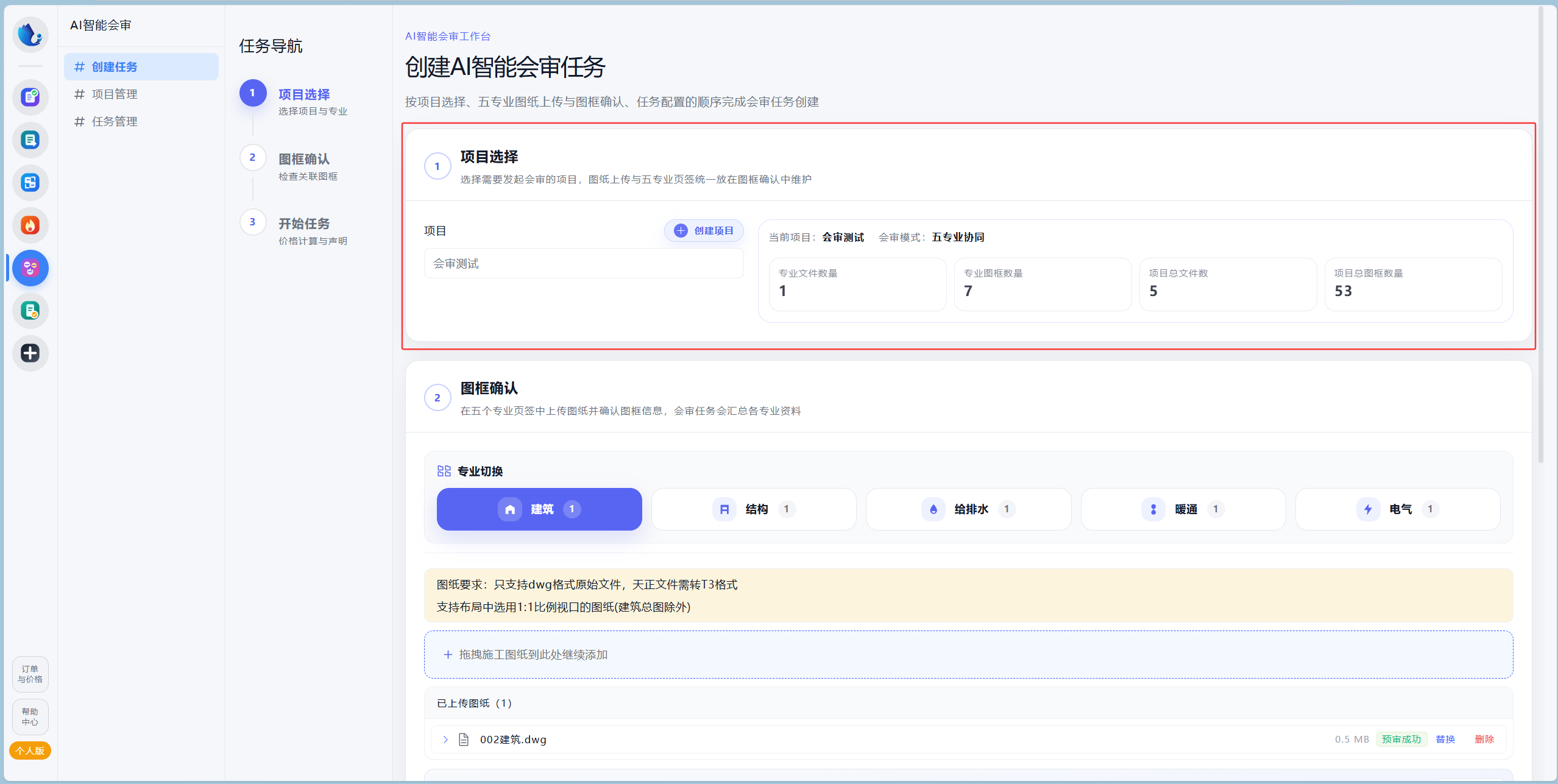

选择项目后，系统会自动加载该项目下已上传并关联的图框数据。

***说明：***  *如果当前项目下尚未上传图纸，需先完成图纸上传后才能继续创建任务。*

![](/media/202610/1792143039.5000396.png)

*图 2\-3 选择项目*

###  **2\.2 图框确认**

选择项目后，需先上传各专业图纸，再确认图框信息是否完整、正确。

####  **2\.2\.1 上传图纸**

会审涉及多个专业，请分别上传各专业的图纸文件。

***重要：*** *图纸上传需同时满足以下条件，否则无法开始会审任务： 1\.* ***必须至少上传两个专业的图纸****； 2\.* ***必须包含建筑专业图纸**** 。 例如：上传「建筑 \+ 结构」「建筑 \+ 给排水 \+ 电气」等组合均可；仅上传单一专业、或组合中缺少建筑专业，均不满足上传要求。*

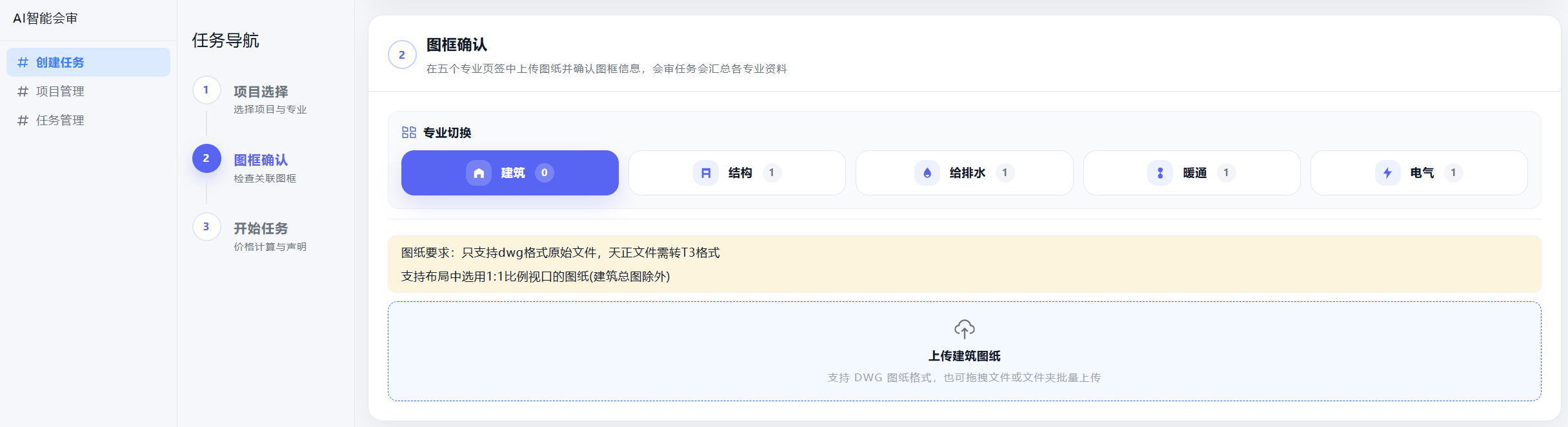

![](/media/202610/1792143039.5287883.png)

*图 2\-4 上传各专业图纸*

####  **2\.2\.2 图框确认**

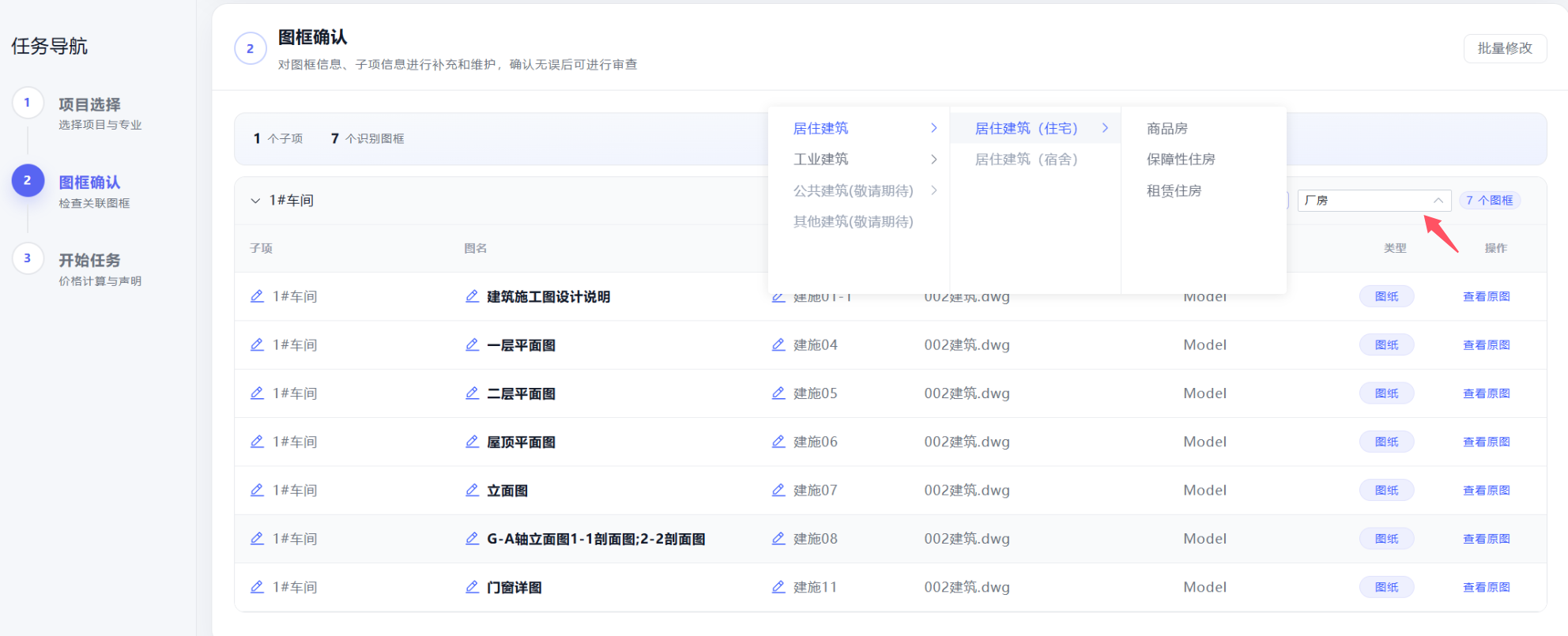

在  **【图框确认】**  区域中，请检查本次任务所使用的图纸及图框数据，确认图框信息是否完整、正确。

* 如发现图框信息有误，可单击对应单元格直接编辑修改；
* 如需一次调整多个图框的相同字段，可使用批量修改功能，提高整理效率。

***重要：*** *请务必选择正确的****建筑类型**** 。建筑类型会影响后续 AI 会审所使用的规范范围，请根据项目实际情况选择并确认无误。*

建议重点检查以下内容：

|  **检查项** | **说明**  |
| --- | --- |
| 图名 | 与图纸内容一致 |
| 图号 | 编号准确、无重复 |
| 子项信息 | 子项名称与工程实际一致 |
| 建筑类型 | 与项目实际用途一致 |

确认图框信息及建筑类型无误后，即可进入下一步。

![](/media/202610/1792143039.5576675.png)

*图 2\-5 图框确认*

###  **2\.3 开始任务**

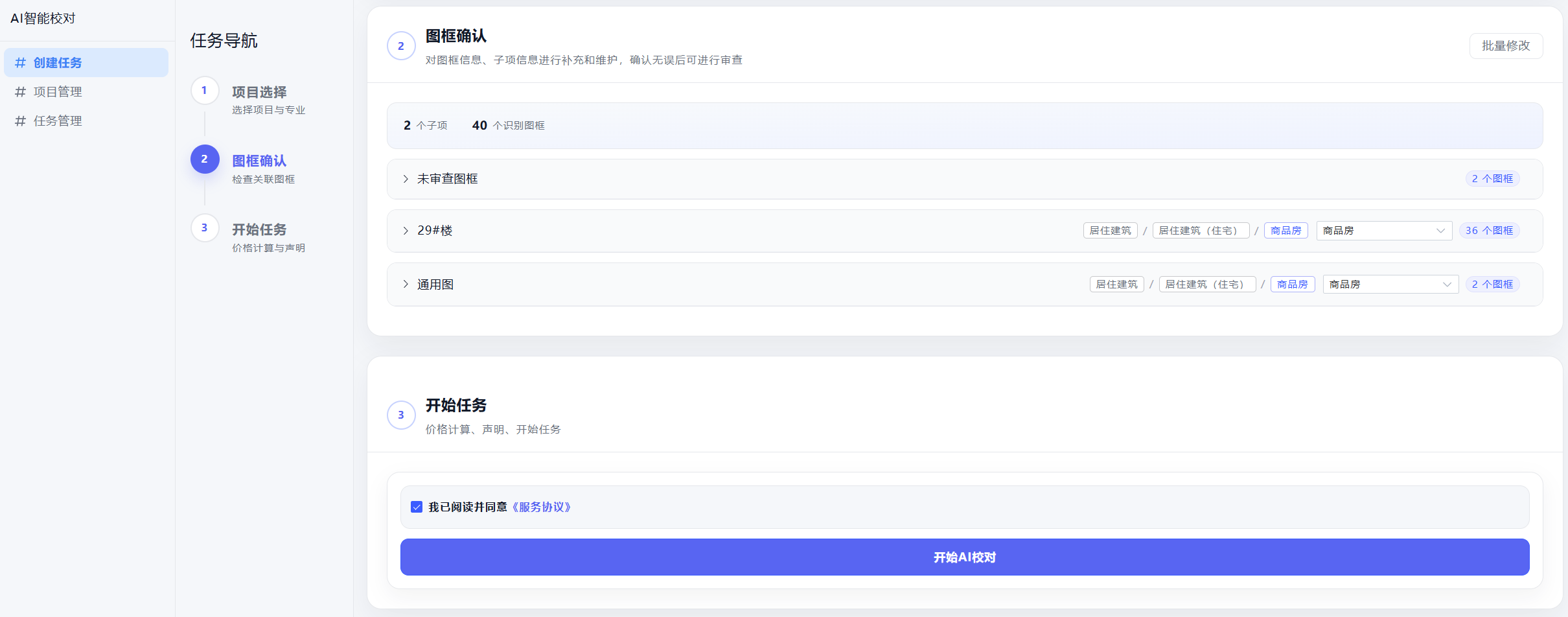

完成项目选择和图框确认后，进入  **【开始任务】**  区域。

![](/media/202610/1792143039.5852413.png)

*图 2\-6 开始任务*

系统会根据当前项目、专业及图框数量自动计算本次任务所需消耗的帮图币。确认任务信息和费用无误后，单击  **【开始 AI 会审】**  启动任务。

***说明：*** *如果账户余额不足，请先完成充值后再开始任务。AI 会审通常需要一定的处理时间，任务提交后无需停留在当前页面，可在* ***【任务管理】***  *中随时查看进度。*

##  **3\. 项目管理**

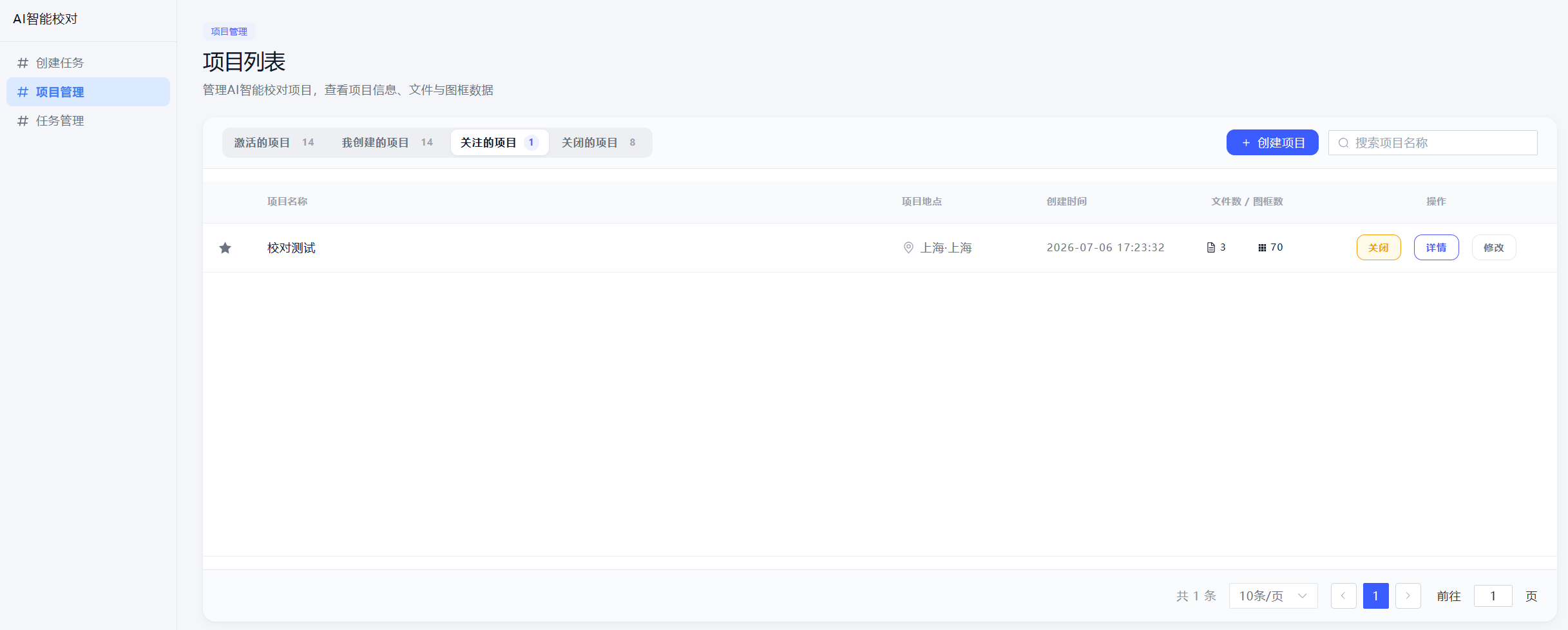

单击左侧菜单中的  **【项目管理】** ，进入项目列表页面，可统一查看和管理当前账号下的 AI 智能体项目。

![](/media/202610/1792143039.6052105.png)

*图 3\-1 项目管理*

###  **3\.1 查看项目列表**

项目列表中会显示项目的基本信息，便于快速了解各项目当前已上传的文件及图框数量：

|  **字段** | **说明**  |
| --- | --- |
| 项目名称 | 项目标识名称 |
| 项目地点 | 项目所在地 |
| 创建时间 | 项目创建日期 |
| 文件数 | 已上传的图纸文件数量 |
| 图框数 | 已识别的图框数量 |

###  **3\.2 项目分类**

项目可按照不同状态进行分类查看：

|  **分类** | **说明**  |
| --- | --- |
|  **【激活的项目】**  | 当前正在使用的项目 |
|  **【我创建的项目】**  | 由当前账号创建的项目 |
|  **【关注的项目】**  | 当前账号已关注的项目 |
|  **【关闭的项目】**  | 已经关闭的项目 |

单击对应分类即可切换查看不同类型的项目。

###  **3\.3 创建项目**

单击页面右上角的  **【创建项目】** ，填写项目名称、项目地点等基本信息后，即可创建新项目。项目创建完成后，可在创建任务时直接选择该项目，并在对应专业下上传图纸、维护图框数据及创建 AI 任务。

###  **3\.4 搜索项目**

当项目数量较多时，可在页面右上角的搜索框中输入项目名称，快速查找目标项目。

###  **3\.5 查看项目详情**

单击项目右侧的  **【详情】** ，可进入项目详情页面，查看该项目的基本信息，以及已上传的文件和图框数据。

###  **3\.6 修改项目**

单击项目右侧的  **【修改】** ，可对项目的相关信息进行调整，保存后即可生效。

###  **3\.7 关闭项目**

对于暂时不再使用的项目，可单击  **【关闭】**  将项目关闭。

***说明：*** *关闭后的项目不会从系统中删除，可在* ***【关闭的项目】***  *分类中继续查看并重新开启。*

###  **3\.8 关注项目**

单击项目名称左侧的星标图标，可将项目加入  **【关注的项目】** 。对于经常使用的项目，建议添加关注，方便后续快速查找。

##  **4\. 任务管理**

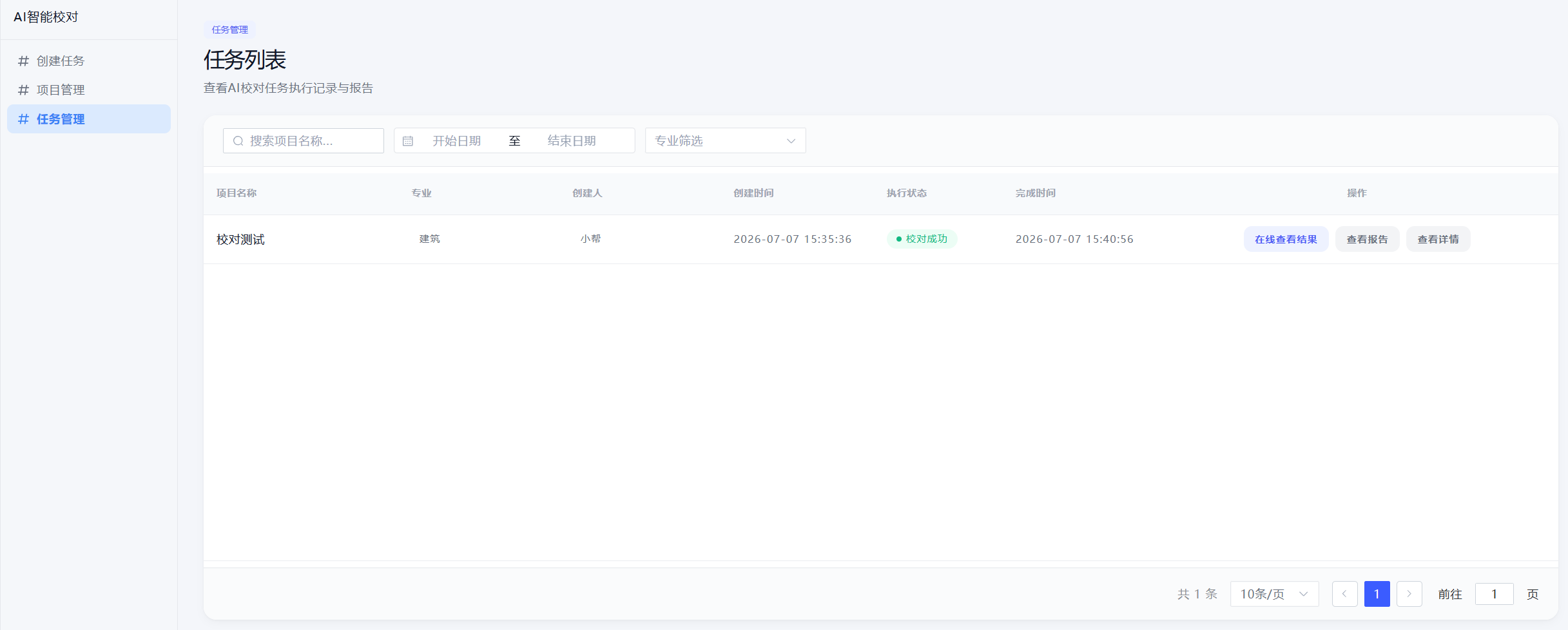

单击左侧菜单中的  **【任务管理】** ，进入任务列表页面。任务管理用于查看历史会审任务、任务执行状态及会审结果。

***提示：*** *AI 会审通常需要一定的处理时间。任务提交后，无需一直停留在创建任务页面，可在* ***【任务管理】***  *中随时查看任务状态。*

![](/media/202610/1792143039.6330607.png)

*图 4\-1 任务管理*

###  **4\.1 任务列表**

任务列表中会展示每个会审任务的基本信息，可快速了解各会审任务当前的执行进度及完成情况。

###  **4\.2 任务筛选**

当任务数量较多时，可使用页面顶部的筛选功能快速查找目标任务，支持按以下条件筛选：

* 项目名称
* 开始、结束日期
* 专业

###  **4\.3 任务执行状态**

**【执行状态】**  用于显示当前会审任务的处理进度：

|  **状态** | **含义** | **处理建议**  |
| --- | --- | --- |
|  **会审中**  | AI 正在分析各专业图纸并执行会审规则 | 请等待系统处理完成 |
|  **会审成功**  | 任务已正常完成 | 可查看会审结果及报告 |
|  **会审失败**  | 任务未能正常完成 | 根据页面提示检查上传图纸或重新提交任务 |

任务完成后，可通过对应任务查看会审结果及报告。

###  **4\.4 查看任务详情**

单击任务右侧的  **【查看详情】** ，可进入任务详情页面，查看本次会审任务的相关信息及执行情况。如需进一步查看会审结果，可通过任务详情或任务列表中的相关入口进入对应结果页面。

##  **5\. 查看 AI 会审结果**

###  **5\.1 查看结果**

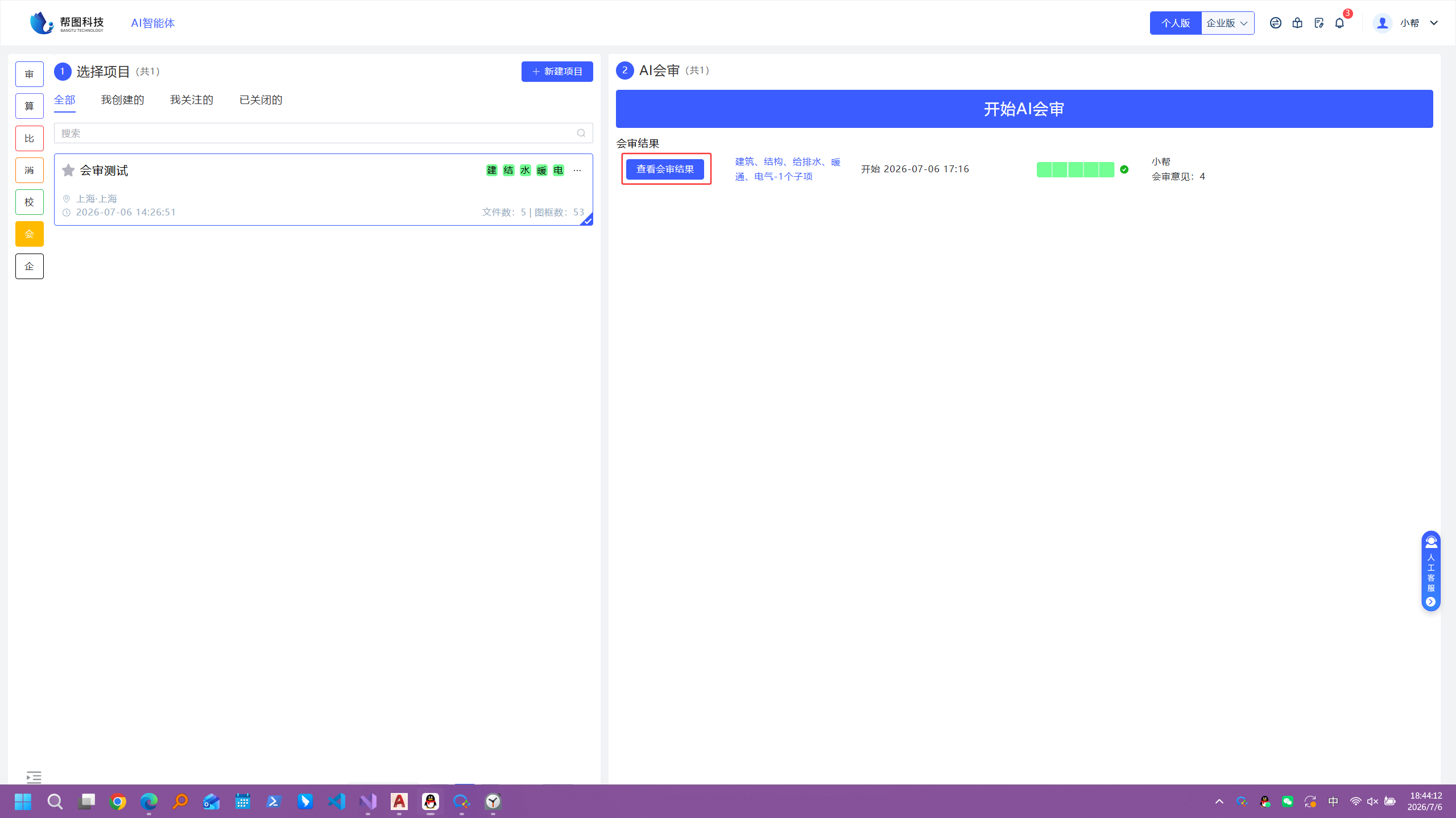

AI 会审完成后，单击  **【查看会审结果】**  查看 AI 会审结果。

![](/media/202610/1792143039.6560783.png)

*图 5\-1 查看会审结果*

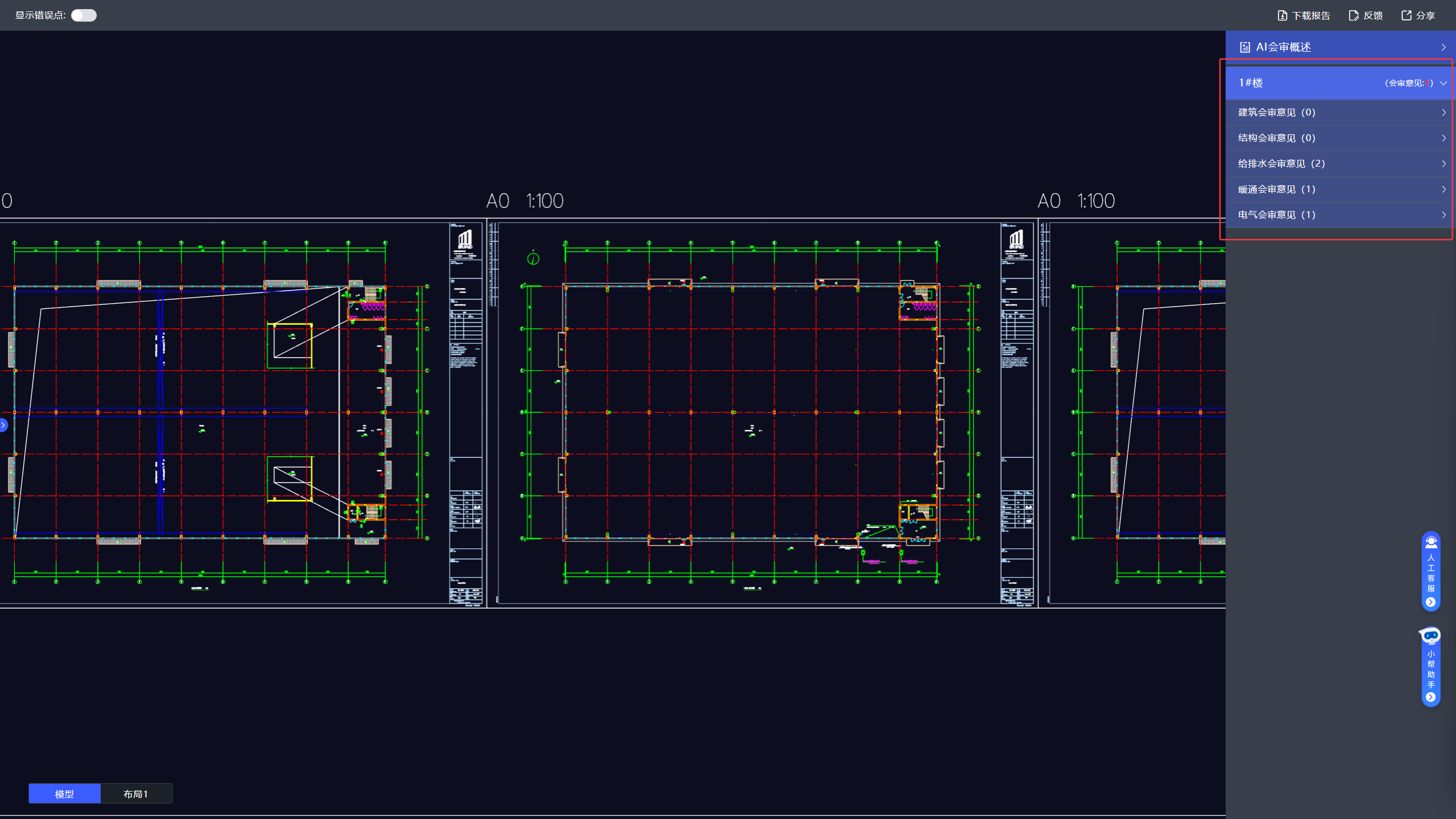

系统将审查结果按照  **【AI 会审概述】**、**【楼栋列表】**  分类展示，展开楼栋列表后包含该楼栋下各专业的会审意见，可依次查看。

![](/media/202610/1792143039.680186.png)

*图 5\-2 会审结果分类展示*

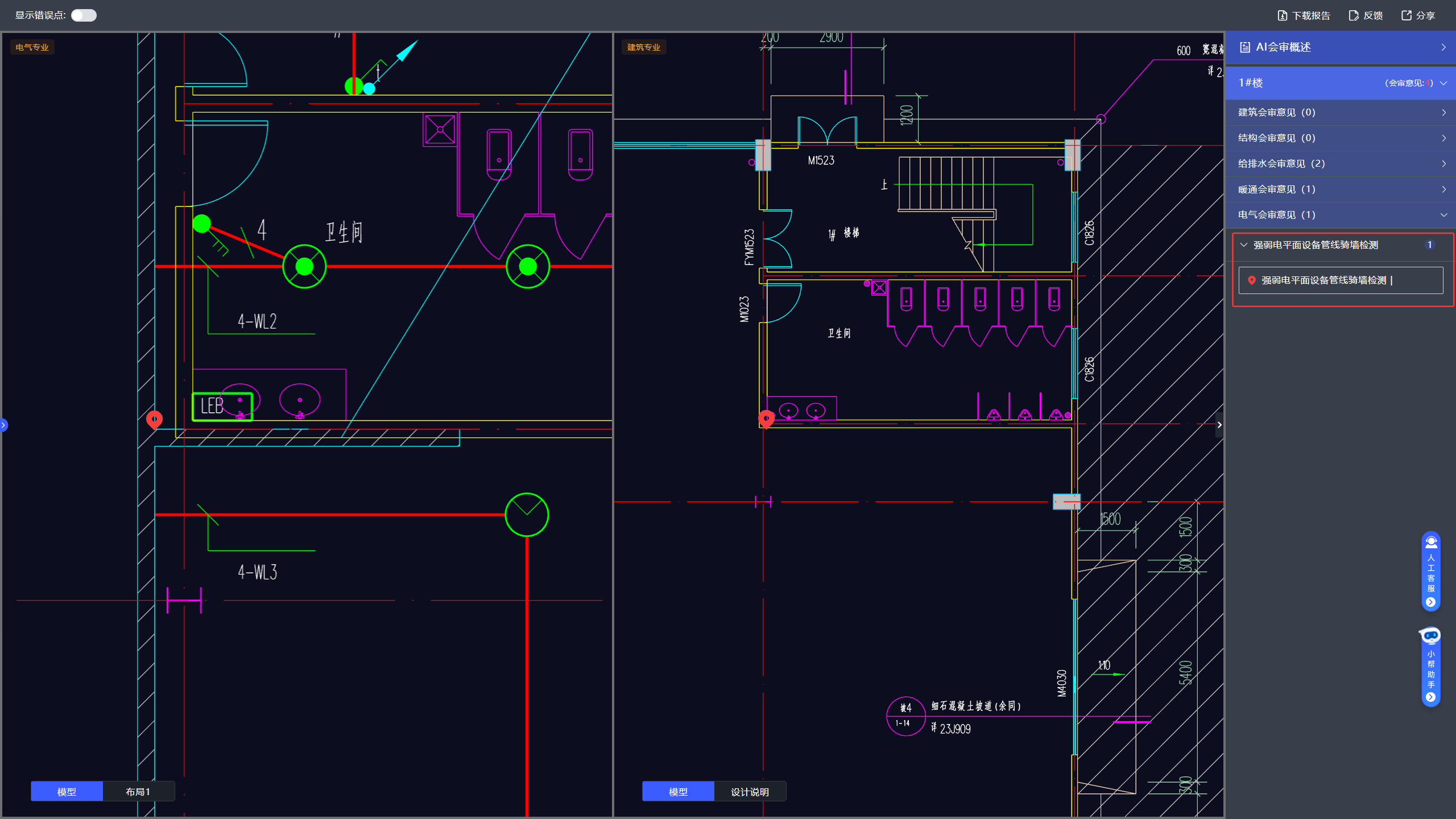

单击具体条文可展开或收起位置点，单击  **【位置点】**  可定位至错误点。

![](/media/202610/1792143039.7050247.png)

*图 5\-3 定位错误点*

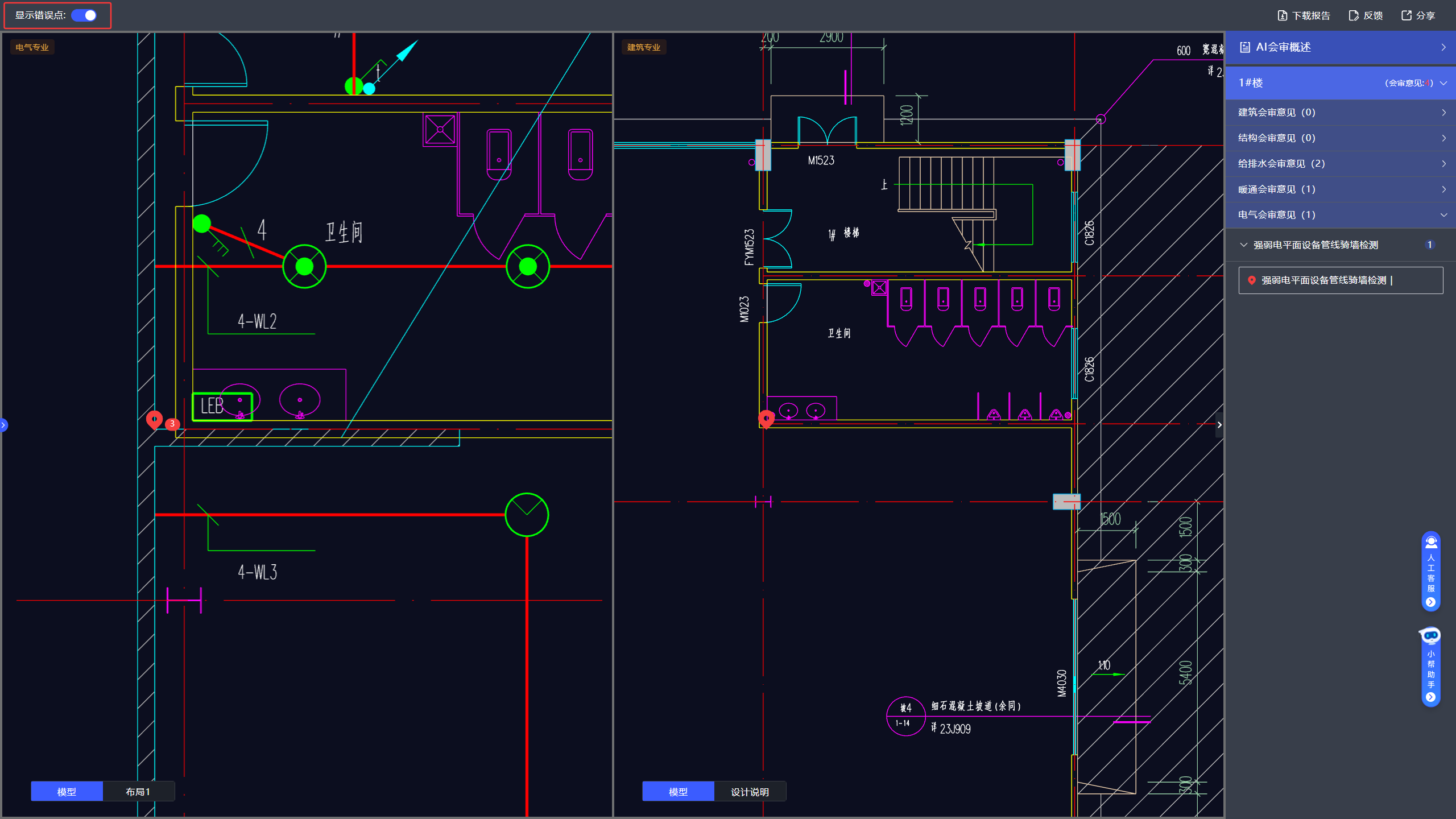

开启  **【显示错误点】**  可显示当前所有错误点，双击错误点支持定位到违反条文。

![](/media/202610/1792143039.7287264.png)

*图 5\-4 显示错误点*

支持查看参与审查的所有规范条文与相关构件，选择构件可自动框选相应区域。

###  **5\.2 图纸查看工具**

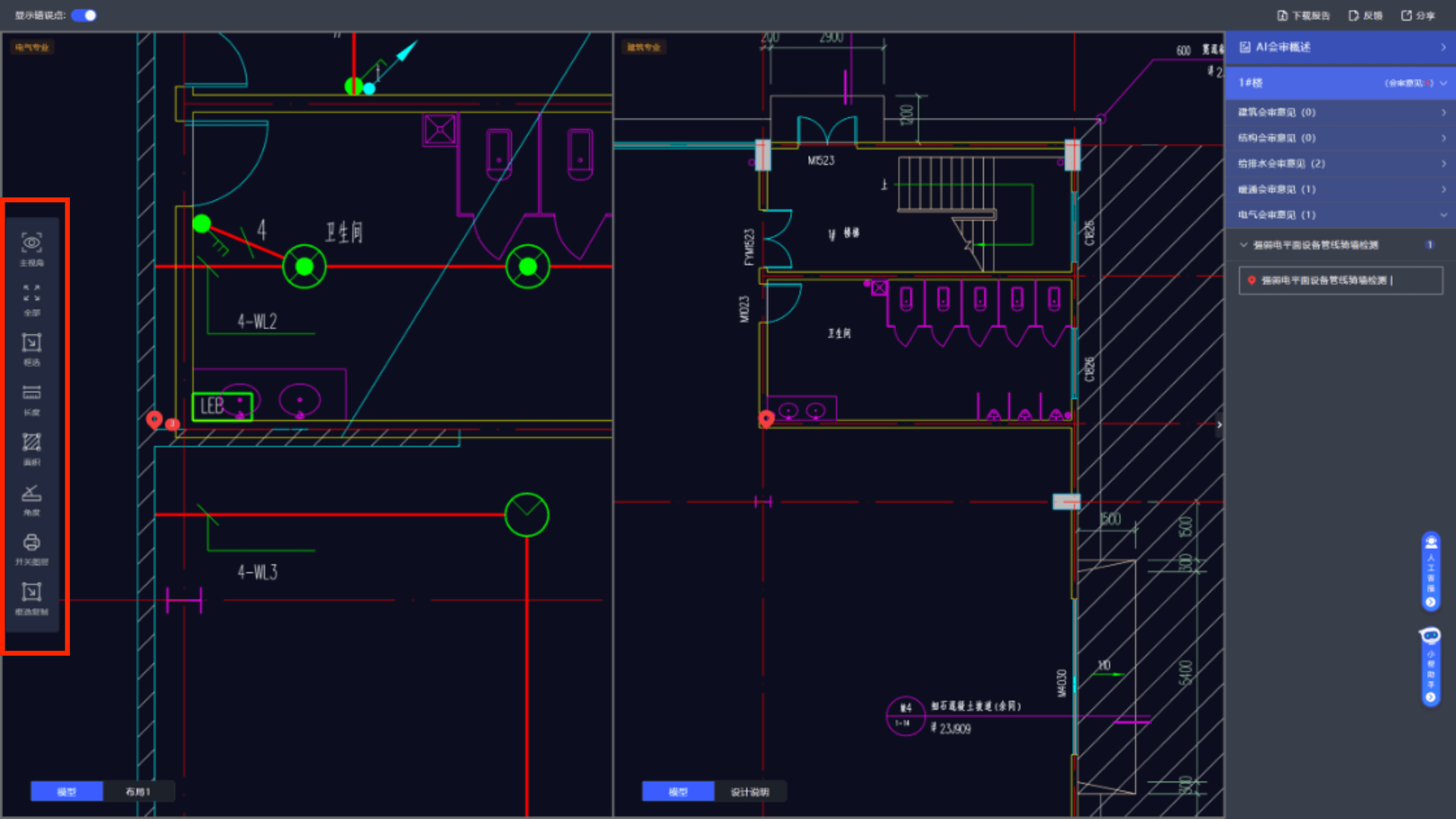

左侧工具栏提供图纸测量等辅助人工校审的工具：

|  **工具** | **功能**  |
| --- | --- |
|  **【主视角】**  | 查看所有图框 |
|  **【全部】**  | 全屏显示 |
|  **【框选】**  | 放大查看选中区域 |
|  **【长度】**  | 测量长度 |
|  **【面积】**  | 测量面积 |
|  **【角度】**  | 测量角度 |
|  **【开关图层】**  | 隐藏或显示不打印图层 |

同时，可按住鼠标滚轮移动或缩放图纸。

![](/media/202610/1792143039.7576282.png)

*图 5\-5 左侧工具栏*

###  **5\.3 分享链接**

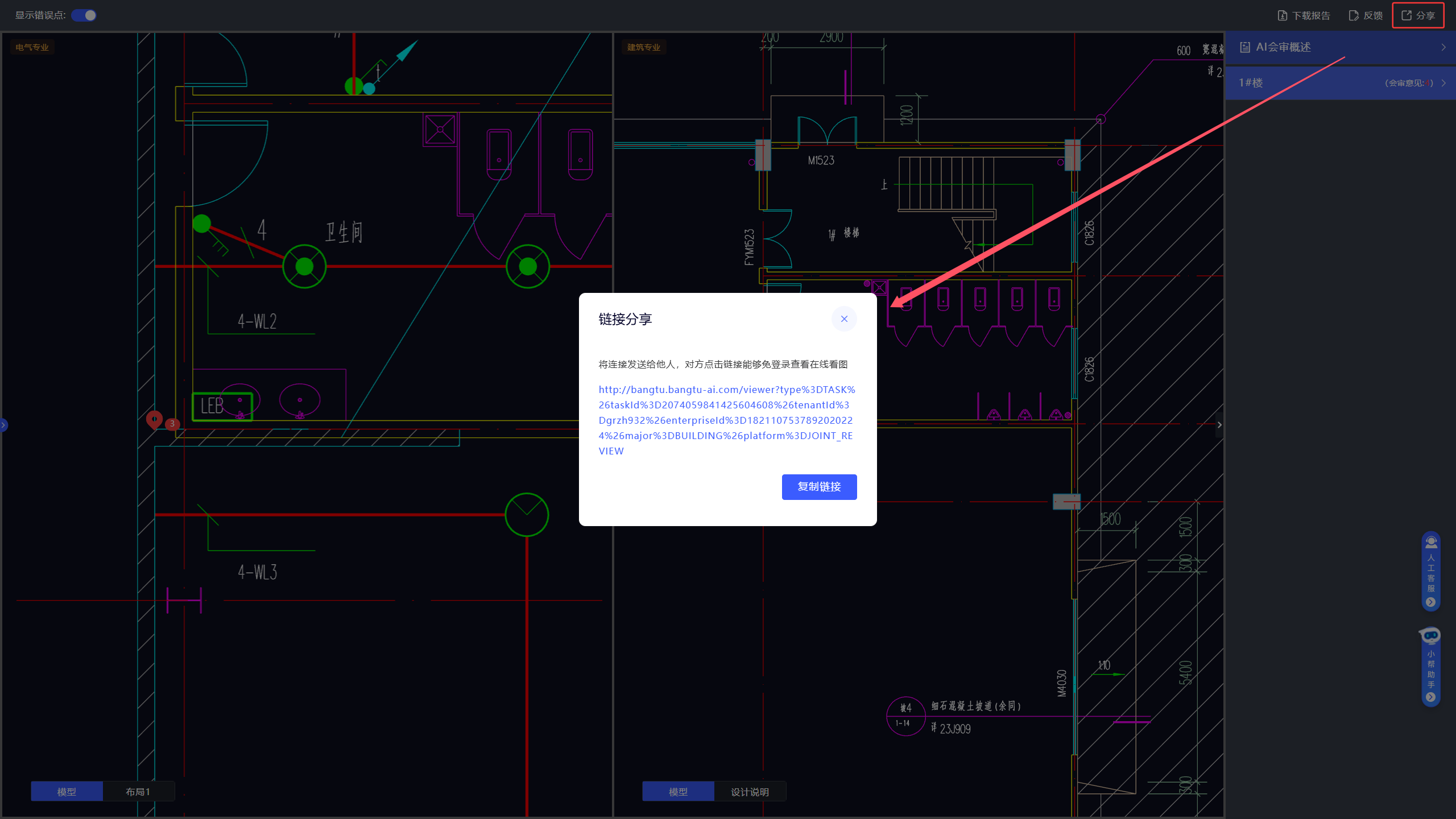

AI 会审完成的任务，支持通过链接分享给他人查看审查结果。

***说明：***  *通过分享链接访问会审结果时无需登录，但仅支持查看，不支持校审等编辑操作。*

![](/media/202610/1792143039.779823.png)

*图 5\-6 分享链接*

###  **5\.4 下载报告**

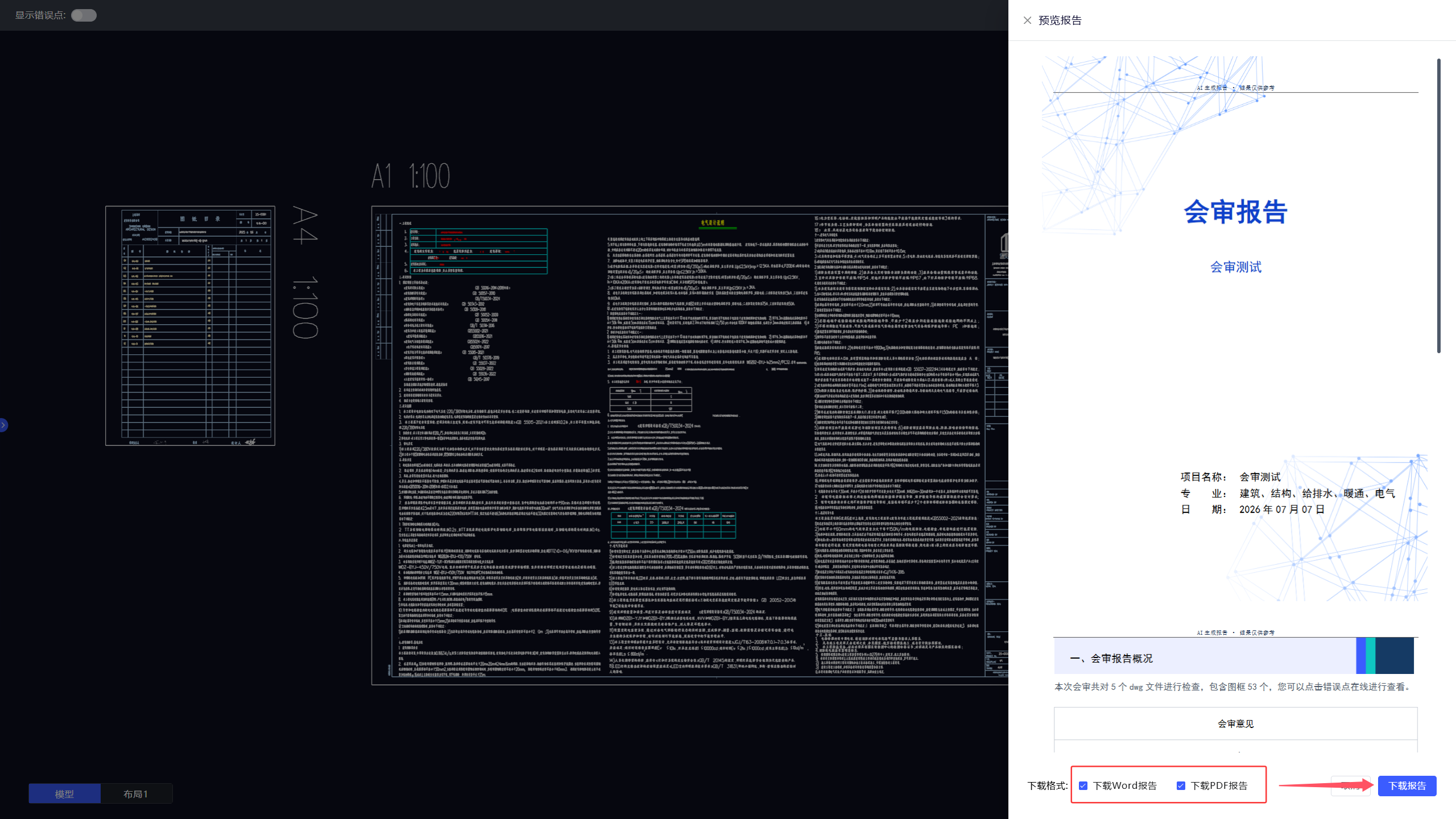

在 AI 会审结果页面中单击  **【下载报告】**，选择 **Word** 或 **PDF** 格式报告后，单击 **【下载报告】**  按钮完成下载。

![](/media/202610/1792143039.8034723.png)

*图 5\-7 下载报告*
