使用说明

>i 图纸比对 AI 智能体可对两版建筑工程图纸进行 AI 自动比对，自动发现图框的新增、减少及内容差异，并支持在线定位、链接分享。
>
>完整使用流程如下：
> **选择 AI 智能体 → 创建任务（项目选择 → 图框确认与匹配 → 开始任务）→ AI 比对 → 查看比对意见**

##  **1\. 选择 AI 智能体**

进入帮图产品选择页面后，选择  **【图纸比对 AI 智能体】**，单击 **【立即使用】**  即可进入。

如需了解当前适用范围，可单击  **【查看支持范围】**  查看详细说明。

![](/media/202610/1792136900.2324853.png)

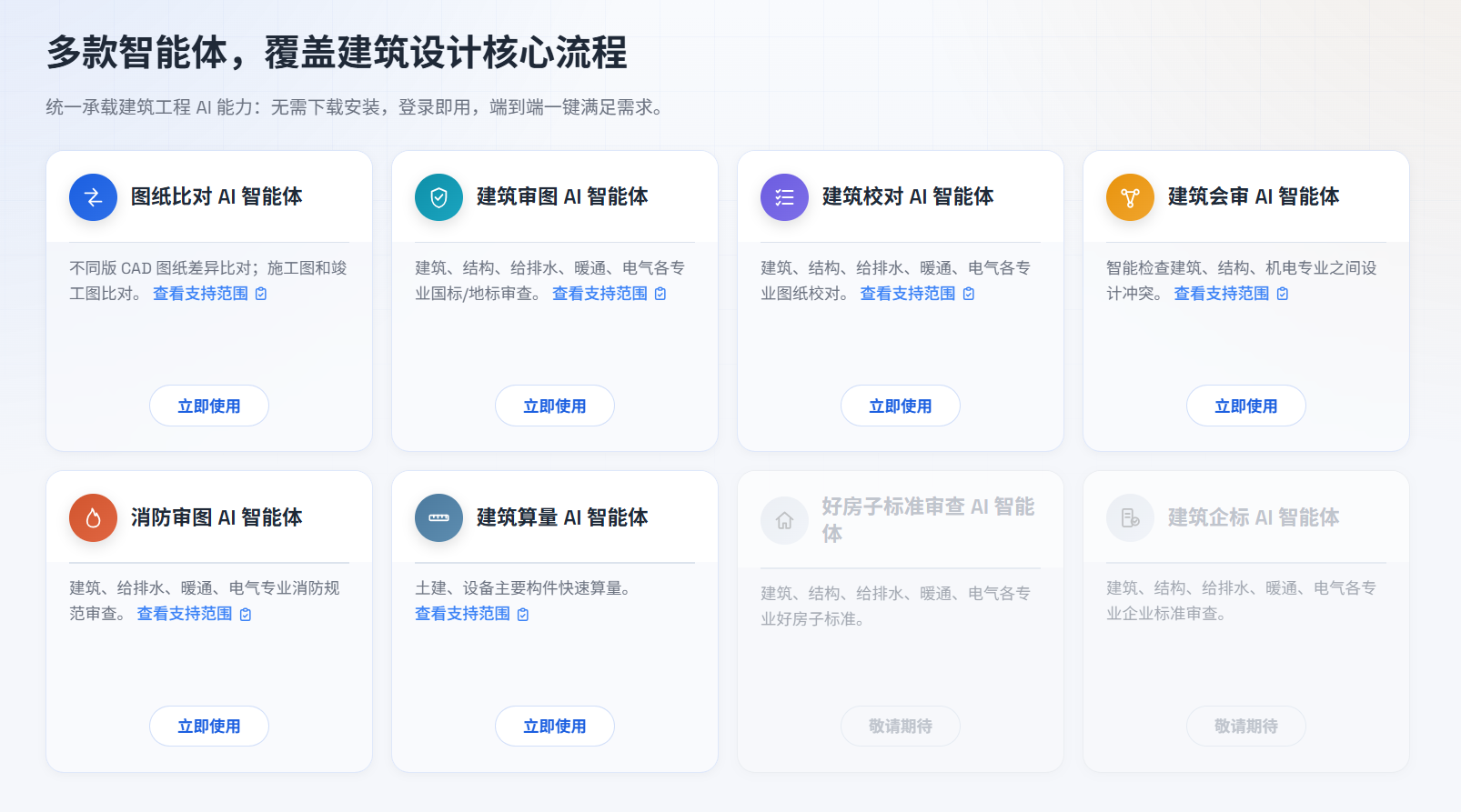

*图 1\-1 选择 AI 智能体*

##  **2\. 创建任务**

进入 AI 智能体后，单击左侧菜单中的  **【创建任务】**，按页面提示依次完成 **项目选择、图框确认、开始任务**  三个步骤。

![](/media/202610/1792136900.2616227.png)

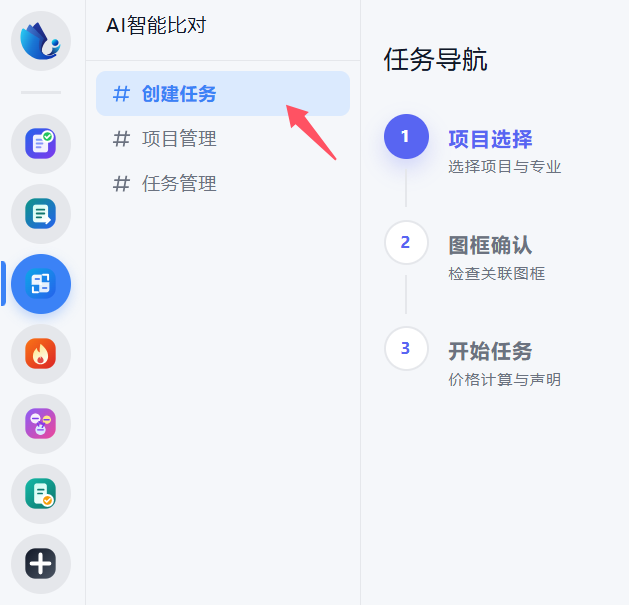

*图 2\-1 创建任务流程*

###  **2\.1 项目选择**

在  **【项目选择】**  区域选择本次任务所属的项目和专业。

单击项目输入框，选择已有项目。如果尚未创建项目，可单击  **【创建项目】**  新建项目，填写项目信息后返回任务创建页面进行选择。

![](/media/202610/1792136900.2828465.png)

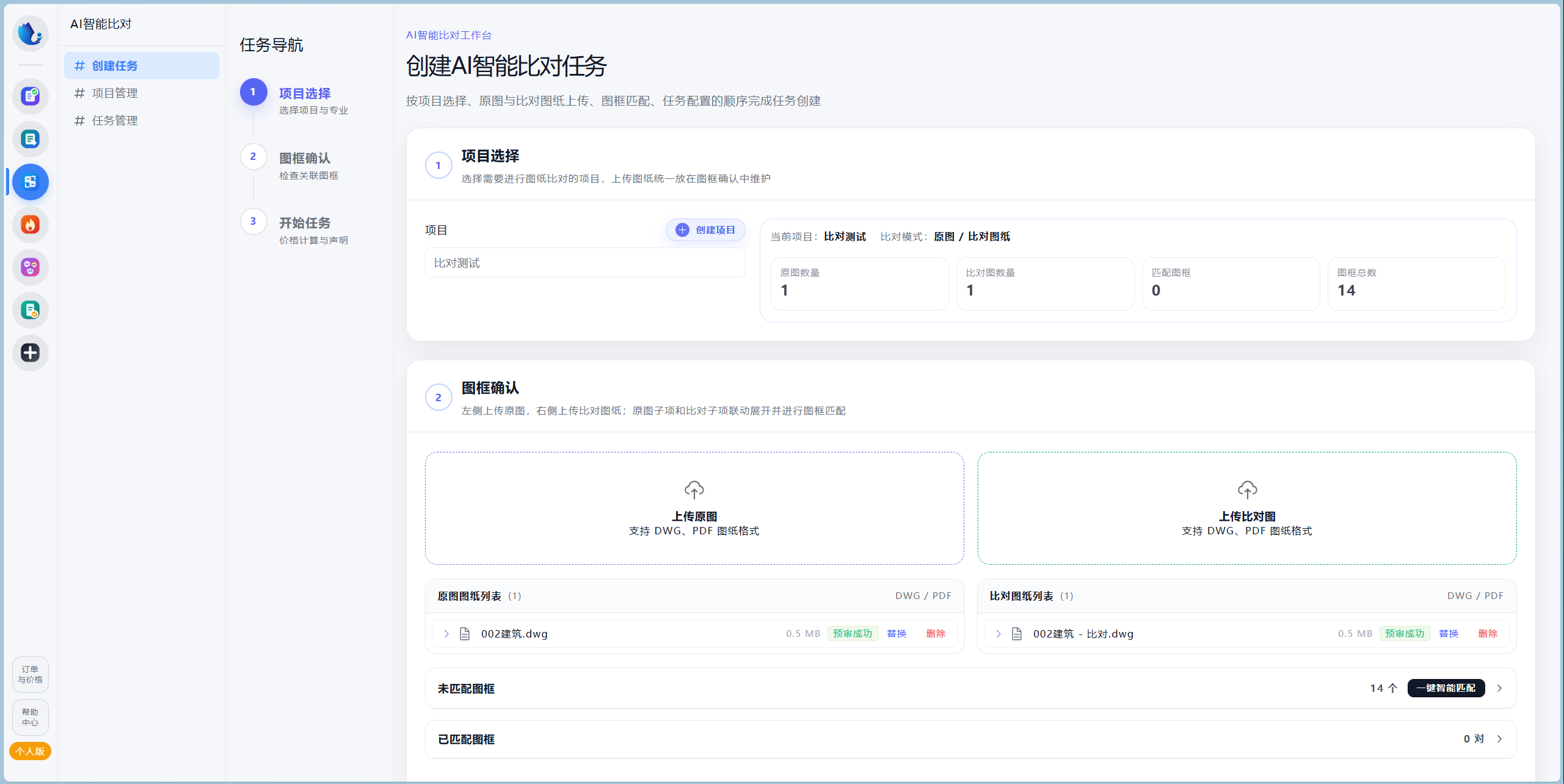

*图 2\-2 项目选择*

###  **2\.2 图框确认**

选择项目后，系统会自动加载对应的图框信息。

####  **2\.2\.1 上传图纸**

单击  **【上传图纸】** 和 **【上传比对图纸】** ，从本地选择图纸。支持多选文件上传，上传后将自动开始预审。

***注意：***  *图纸要求如下： 1\. 图纸和计算书仅支持 DWG 格式原始文件，不支持其他格式文件转换为 DWG 格式； 2\. 单个文件不超过 100MB； 3\. 图签栏中子项名称和工程名称必须填写； 4\. 图签栏中图号和图名必须准确填写； 5\. 暂不支持布局中选用非 1:1 比例视口的图纸（建筑总图除外）。*

####  **2\.2\.2 图框确认**

在  **【图框确认】**  区域中，请检查本次任务所使用的图纸及图框数据，确认图框信息是否完整、正确。

![](/media/202610/1792136900.3068776.png)

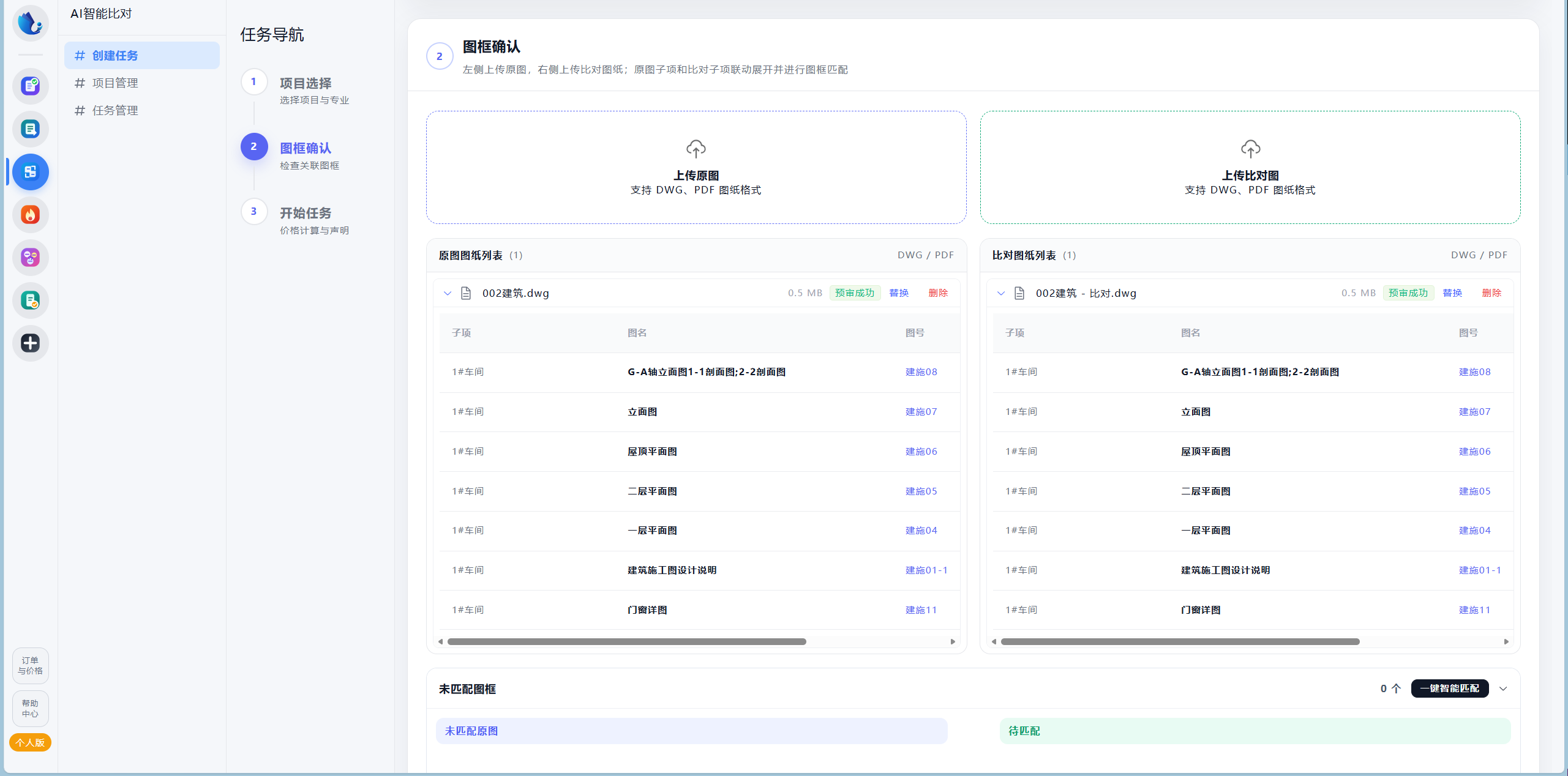

*图 2\-3 图框确认*

####  **2\.2\.3 匹配图框**

**一键智能匹配**

上传原图和比对图后，系统会自动识别图框。单击  **【一键智能匹配】** ，系统将根据图名等信息自动建立原图与比对图的对应关系。

**手动匹配图框**

如果一键智能匹配的结果不准确，也可以手动匹配图框：分别框选原图图框和比对图纸图框，即可建立手动图框匹配关系。

***重要：***  *开始任务前，请检查已匹配图框是否对应正确。若存在错误匹配，可取消当前匹配后重新调整。*

![](/media/202610/1792136900.3305678.png)

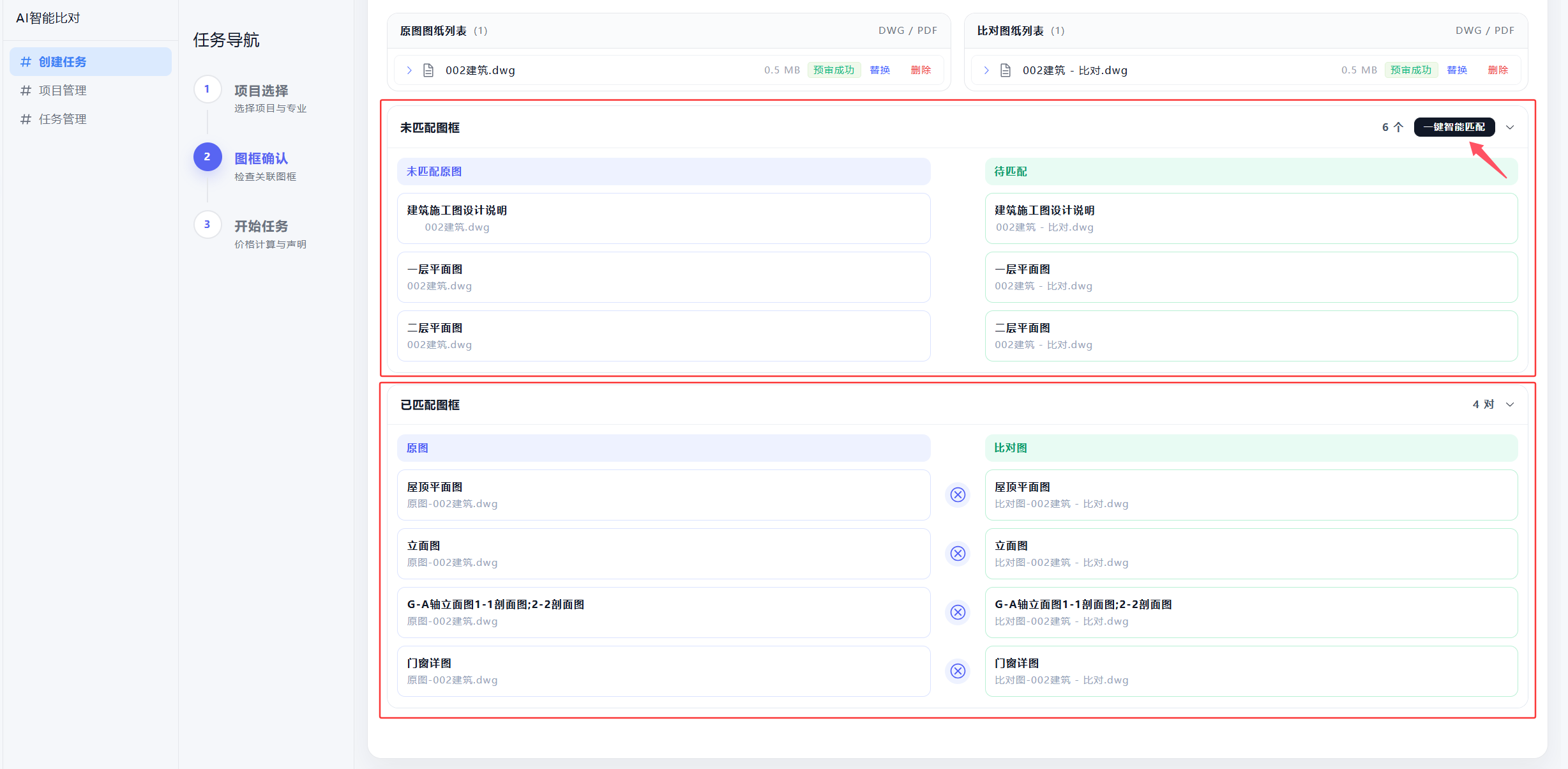

*图 2\-4 匹配图框*

###  **2\.3 开始任务**

完成项目选择和图框确认后，进入  **【开始任务】**  区域。

![](/media/202610/1792136900.350986.png)

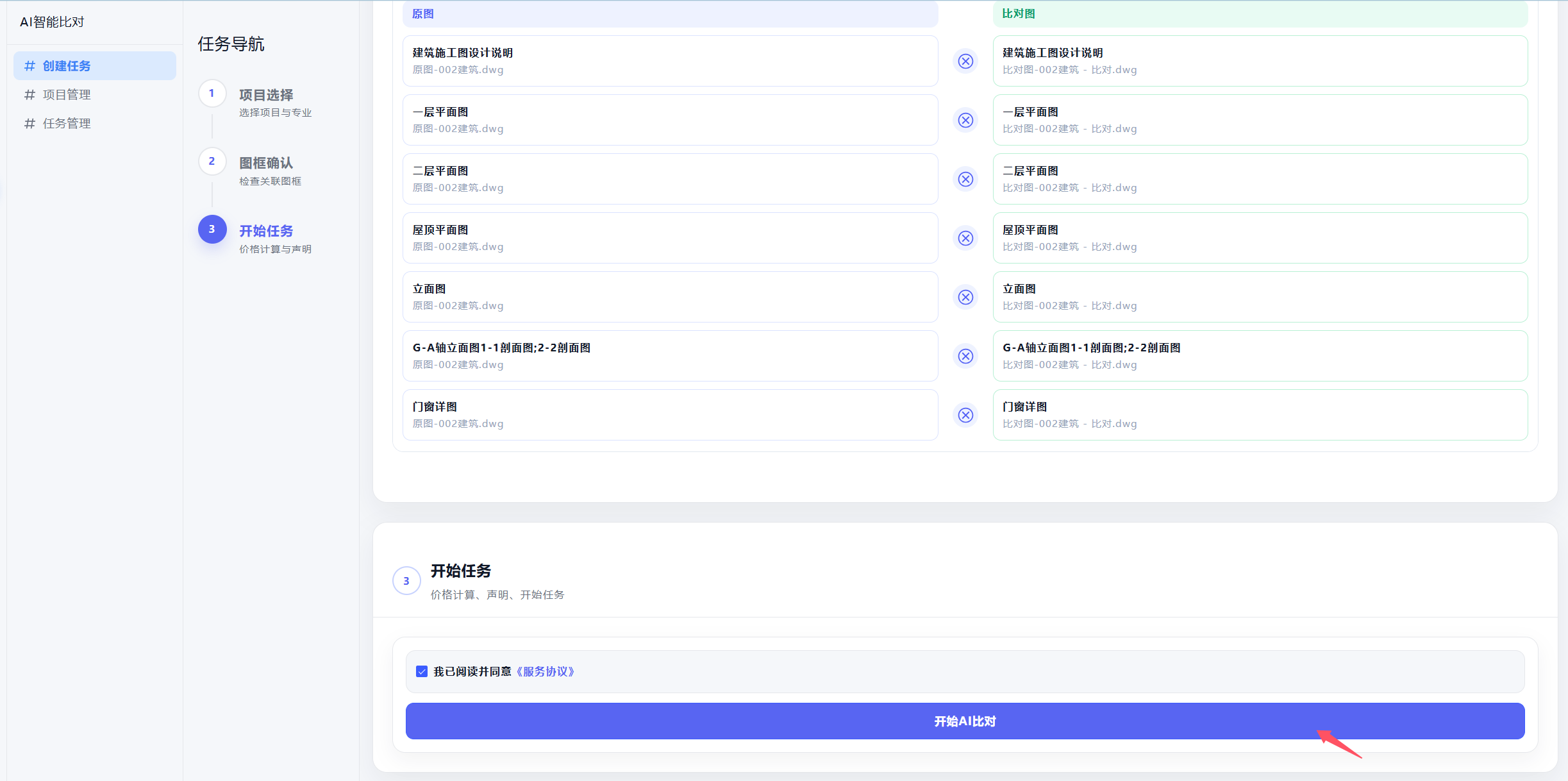

*图 2\-5 开始任务*

系统会根据当前项目、专业及图框数量自动计算本次任务所需消耗的帮图币。确认任务信息和费用无误后，单击  **【开始 AI 比对】**  启动任务。

***说明：*** *如果账户余额不足，请先完成充值后再开始任务。AI 比对通常需要一定的处理时间，任务提交后无需停留在当前页面，可在* ***【任务管理】***  *中随时查看进度。*

##  **3\. 项目管理**

单击左侧菜单中的  **【项目管理】** ，进入项目列表页面，可统一查看和管理当前账号下的 AI 智能体项目。

![](/media/202610/1792136900.3766716.png)

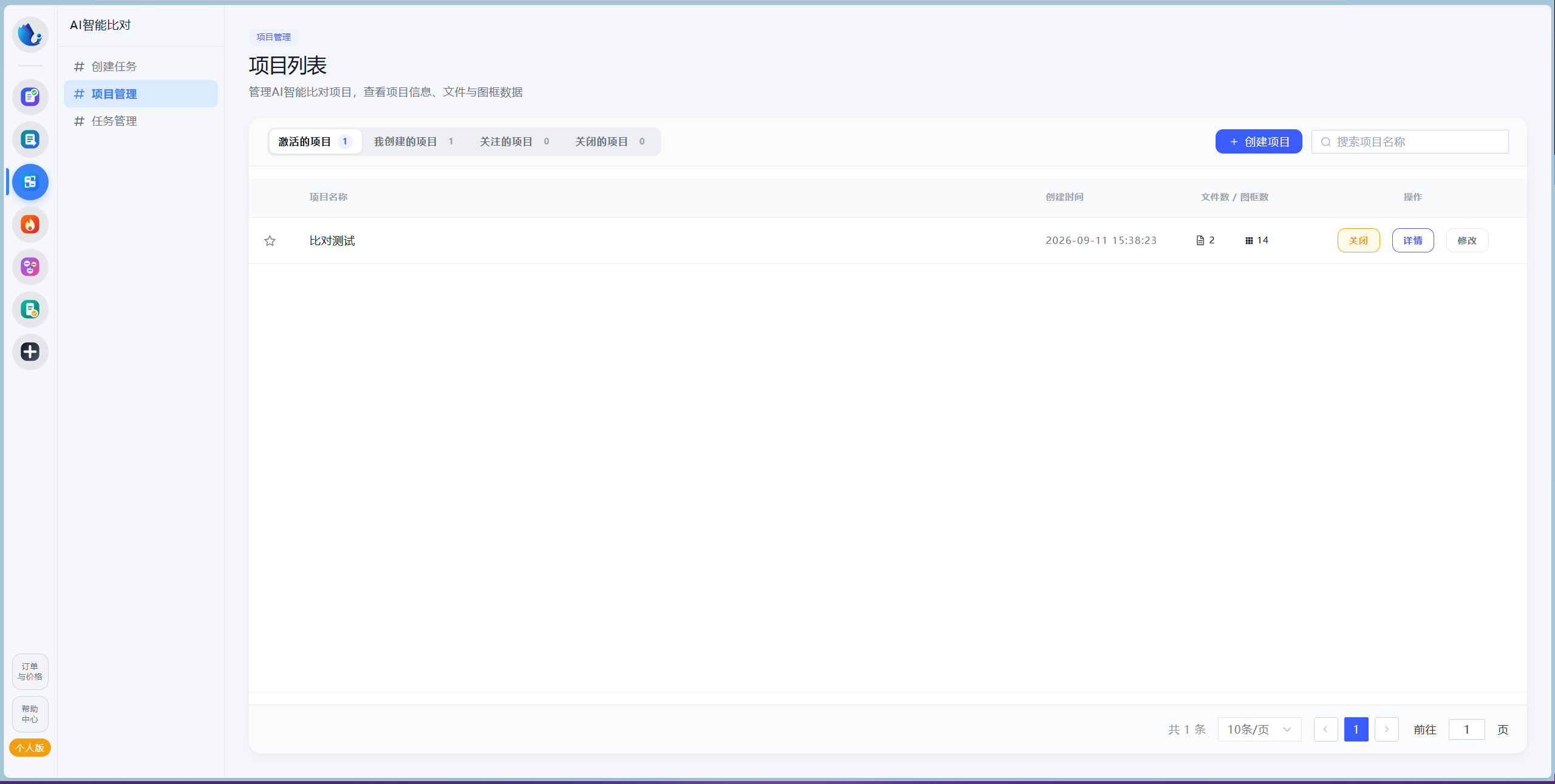

*图 3\-1 项目管理*

###  **3\.1 查看项目列表**

项目列表中会显示项目的基本信息，便于快速了解各项目当前已上传的文件及图框数量：

|  **字段** | **说明**  |
| --- | --- |
| 项目名称 | 项目标识名称 |
| 项目地点 | 项目所在地 |
| 创建时间 | 项目创建日期 |
| 文件数 | 已上传的图纸文件数量 |
| 图框数 | 已识别的图框数量 |

###  **3\.2 项目分类**

项目可按照不同状态进行分类查看：

|  **分类** | **说明**  |
| --- | --- |
|  **【激活的项目】**  | 当前正在使用的项目 |
|  **【我创建的项目】**  | 由当前账号创建的项目 |
|  **【关注的项目】**  | 当前账号已关注的项目 |
|  **【关闭的项目】**  | 已经关闭的项目 |

单击对应分类即可切换查看不同类型的项目。

###  **3\.3 创建项目**

单击页面右上角的  **【创建项目】** ，填写项目名称等基本信息后，即可创建新项目。项目创建完成后，可在创建任务时直接选择该项目，并上传图纸、维护图框数据及创建 AI 任务。

###  **3\.4 搜索项目**

当项目数量较多时，可在页面右上角的搜索框中输入项目名称，快速查找目标项目。

###  **3\.5 查看项目详情**

单击项目右侧的  **【详情】** ，可进入项目详情页面，查看该项目的基本信息，以及已上传的文件和图框数据。

###  **3\.6 修改项目**

单击项目右侧的  **【修改】** ，可对项目的相关信息进行调整，保存后即可生效。

###  **3\.7 关闭项目**

对于暂时不再使用的项目，可单击  **【关闭】**  将项目关闭。

***说明：*** *关闭后的项目不会从系统中删除，可在* ***【关闭的项目】***  *分类中继续查看并重新开启。*

###  **3\.8 关注项目**

单击项目名称左侧的星标图标，可将项目加入  **【关注的项目】** 。对于经常使用的项目，建议添加关注，方便后续快速查找。

##  **4\. 任务管理**

单击左侧菜单中的  **【任务管理】** ，进入任务列表页面。任务管理用于查看历史比对任务、任务执行状态及比对结果。

***提示：*** *AI 比对通常需要一定的处理时间。任务提交后，无需一直停留在创建任务页面，可在* ***【任务管理】***  *中随时查看任务状态。*

![](/media/202610/1792136900.3960805.png)

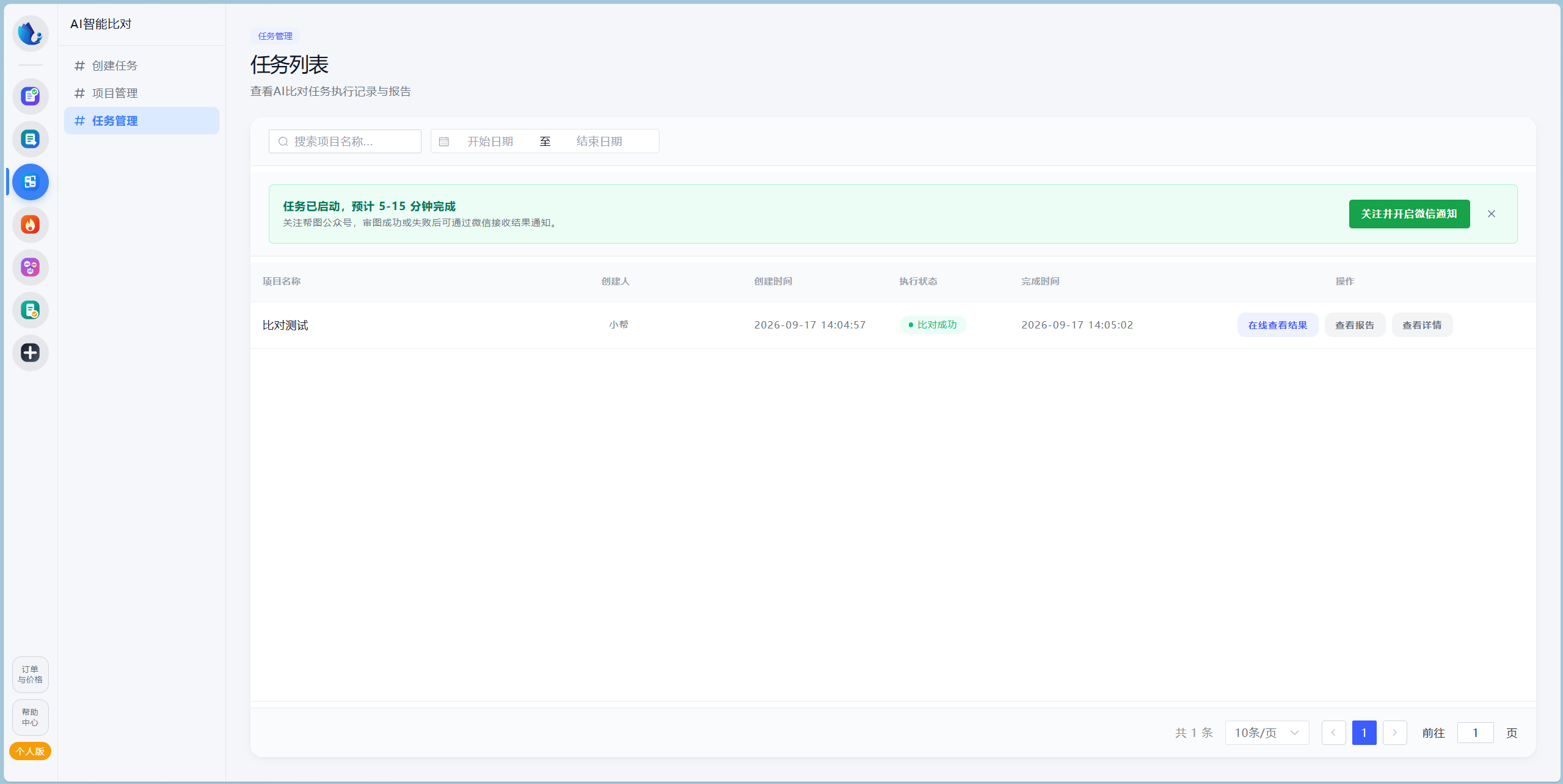

*图 4\-1 任务管理*

###  **4\.1 任务列表**

任务列表中会展示每个比对任务的基本信息，可快速了解各比对任务当前的执行进度及完成情况。

###  **4\.2 任务筛选**

当任务数量较多时，可使用页面顶部的筛选功能快速查找目标任务，支持按以下条件筛选：

* 项目名称
* 开始、结束日期

###  **4\.3 任务执行状态**

**【执行状态】**  用于显示当前比对任务的处理进度：

|  **状态** | **含义** | **处理建议**  |
| --- | --- | --- |
|  **比对中**  | AI 正在分析两版图纸并比对差异 | 请等待系统处理完成 |
|  **比对成功**  | 任务已正常完成 | 可查看比对结果及报告 |
|  **比对失败**  | 任务未能正常完成 | 根据页面提示检查上传图纸或重新提交任务 |

任务完成后，可通过对应任务查看比对结果及报告。

###  **4\.4 查看在线结果**

AI 比对完成后，单击任务右侧的  **【在线查看结果】** ，进入在线审查结果页面，查看本次 AI 比对发现的具体问题。

###  **4\.5 查看报告**

AI 比对完成后，单击任务右侧的  **【查看报告】** ，进入在线报告。在线报告用于汇总展示本次比对任务的结果，便于统一浏览。

###  **4\.6 查看任务详情**

单击任务右侧的  **【查看详情】** ，可进入任务详情页面，查看本次比对任务的相关信息及执行情况。如需进一步查看比对结果，可通过任务详情或任务列表中的相关入口进入对应结果页面。

##  **5\. 查看 AI 比对意见**

###  **5\.1 查看结果**

系统将比对结果按照  **【AI 比对概述】**、**【子项列表】** 分类展示。展开子项列表后，包含该子项下的 **【新增图框】**、**【减少图框】**、**【比对意见】** ，可依次进行查看。

![](/media/202610/1792136900.419287.png)

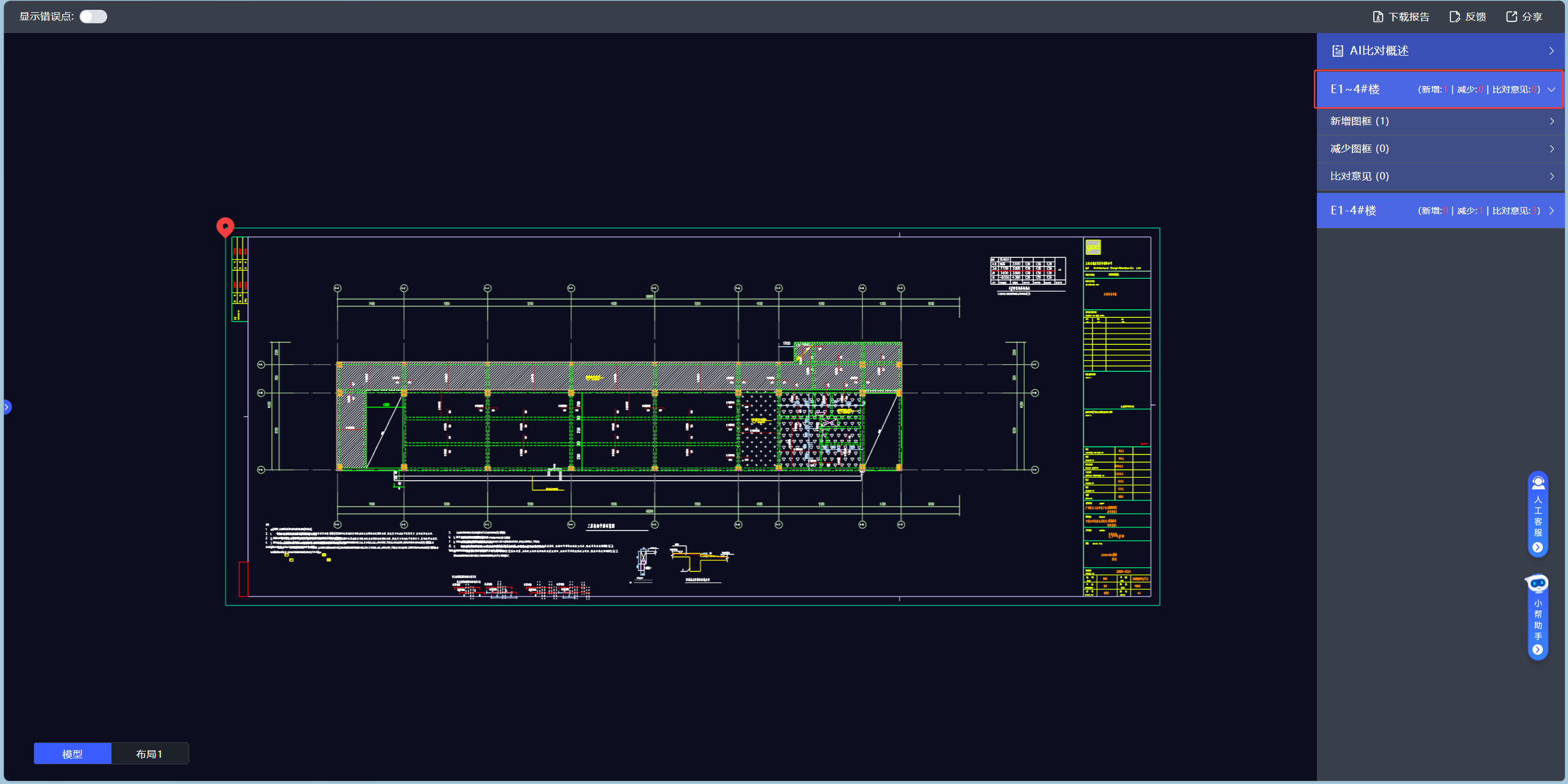

*图 5\-1 查看比对结果*

单击  **【位置点】**  可定位至差异位置。

![](/media/202610/1792136900.4411154.png)

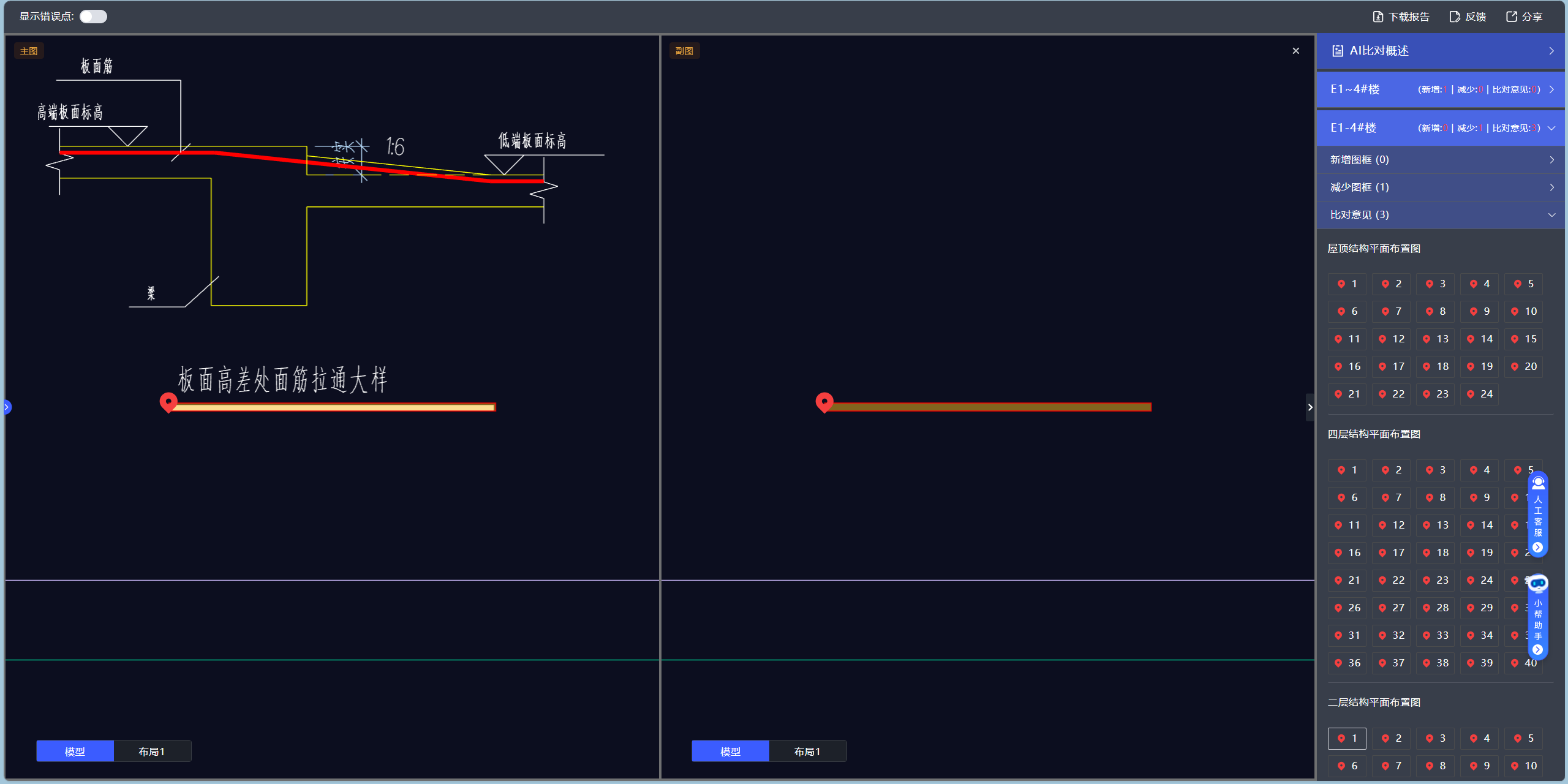

*图 5\-2 定位差异位置*

###  **5\.2 图纸查看工具**

左侧工具栏提供图纸测量等辅助人工校审的工具：

|  **工具** | **功能**  |
| --- | --- |
|  **【主视角】**  | 查看所有图框 |
|  **【全部】**  | 全屏显示 |
|  **【框选】**  | 放大查看选中区域 |
|  **【长度】**  | 测量长度 |
|  **【面积】**  | 测量面积 |
|  **【角度】**  | 测量角度 |
|  **【开关图层】**  | 隐藏或显示不打印图层 |

同时，可按住鼠标滚轮移动或缩放图纸。

![](/media/202610/1792136900.4616454.png)

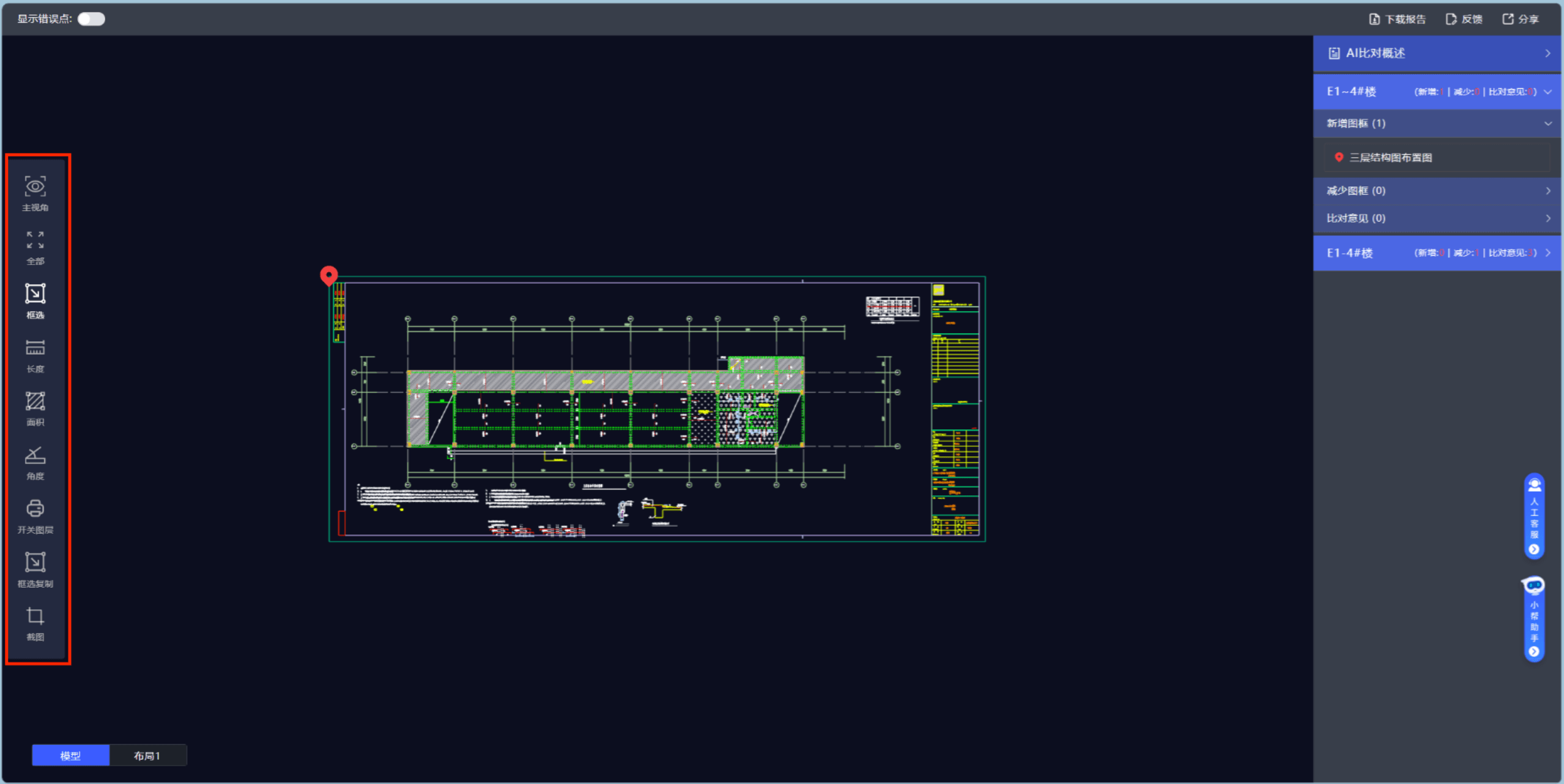

*图 5\-3 左侧工具栏*

###  **5\.3 分享链接**

AI 比对完成的任务，支持通过链接分享给他人查看比对结果。

***说明：***  *通过分享链接访问比对结果时无需登录，但仅支持查看，不支持编辑操作。*

![](/media/202610/1792136900.4858003.png)

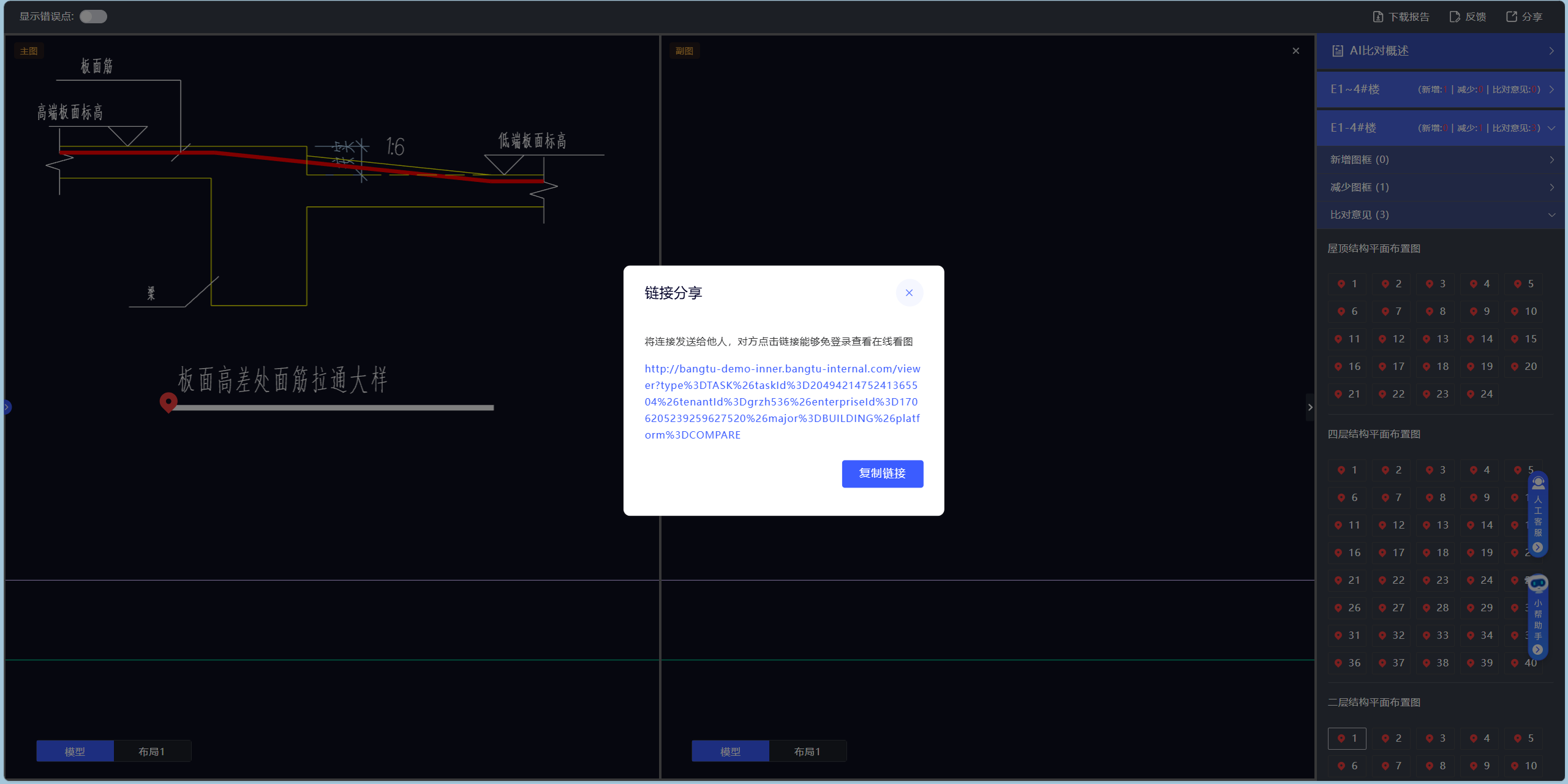

*图 5\-4 分享链接*
